적용 대상: DesignPro
요약
DesignPro에서는 장치 탭으로 전환하지 않고도 지도 탭에서 직접 장치를 추가할 수 있습니다. 지도에서 장치를 추가하면 해당 장치가 자동으로 장치 탭과 동기화됩니다.
지도 탭에서 카메라를 추가하는 방법은 세 가지가 있습니다. 본 문서에서는 지도 탭에서 카메라를 추가하는 방법을 설명합니다.
새 장치 추가 패널 열기
참고: 새 장치 추가 버튼은 항상 지도 탭의 장치 버킷 상단에 표시됩니다.

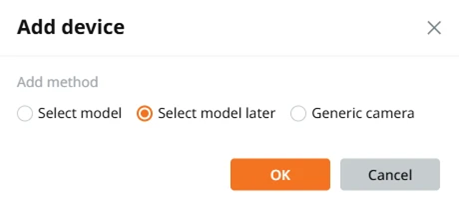

클릭하면 먼저 제품 카테고리를 선택하는 패널이 열리고, 그 다음 장치 추가 방식을 선택할 수 있습니다.
참고: 여기서는 장치 카테고리만 사용할 수 있습니다(네트워크 카메라, 아날로그 카메라, 인코더, 디코더, IP 오디오, 스위치, ACS, 주변기기).
녹화기는 지도 탭에서 추가할 수 없습니다. 사용 가능한 카테고리는 지역에 따라 다를 수 있습니다.
옵션 1: 모델 선택
지도에 배치할 모델을 이미 알고 있을 때 이 옵션을 사용합니다. 특정 모델을 선택하려면:
- DesignPro에 로그인합니다.
- 새 장치 추가를 클릭하고 제품 카테고리를 선택합니다.

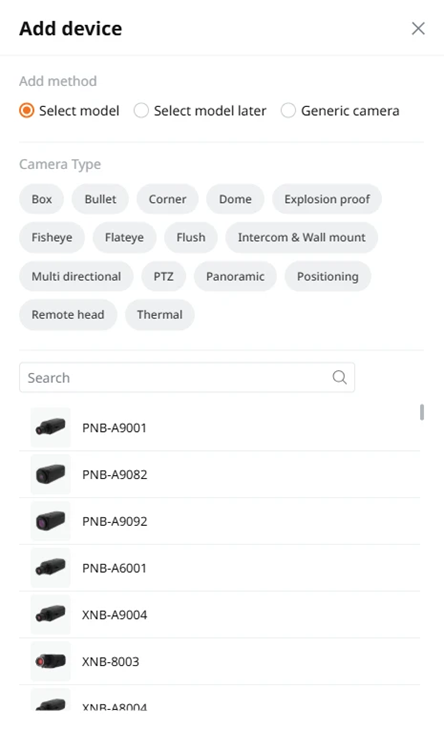

- 모델 선택을 클릭 한 후에 제품 유형(예: 돔, 불릿)으로 필터링합니다.
이름 또는 키워드로 모델을 검색합니다. 결과는 실시간으로 업데이트됩니다.
참고: 단종된 모델은 검색 결과에서 제외됩니다.모델이 지도 장치 버킷에 추가됩니다.
아이콘을 지도 위로 드래그하여 배치합니다. 배치 시 기본 시야(FoV) 빔이 표시됩니다.
지도 버킷에 추가된 후 다음 항목을 인라인으로 설정할 수 있습니다:
- 색상 — 지도에서 아이콘 테두리 색상
- 별명 — 기본값은 모델명이며 편집 가능
- 수량
- 프로필
- FoV, 액세서리 (카메라만 해당)
- 카메라 드로어 속성을 표시하려면 지도에서 장치 아이콘을 클릭하세요. 메뉴에는 해당 장치의 사용 가능한 채널과 복도 보기 체크박스가 표시됩니다. 기타 속성으로는 초점 거리, 목표 거리, 설치 높이, 틸트 각도, 카메라 회전이 포함됩니다.
옵션 2: 나중에 모델 선택
특정 모델을 확정하기 전에 지도 레이아웃을 먼저 완성하려 할 때 사용합니다. 먼저 자리 표시자를 추가하려면:
- 새 장치 추가를 클릭하고 제품 카테고리를 선택합니다.
나중에 모델 선택을 선택하고 확인을 클릭합니다.

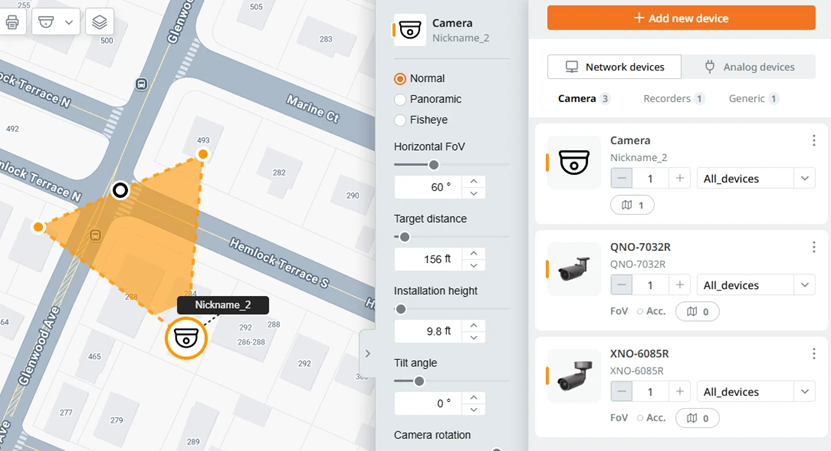

더미 장치가 지도 버킷에 추가됩니다.
- 지도 위로 드래그하여 배치합니다.
- 준비가 되면 장치 관리: 지도에서 문서의 모델 변경 기능을 사용하여 실제 모델로 교체합니다.

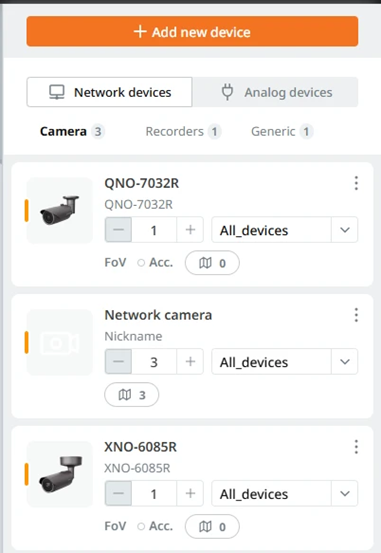

버킷에는 자리 표시자 아이콘으로 표시되며, 지도상의 실제 모델과 시각적으로 구분됩니다.
장치 탭과 동기화되지 않으며 프로젝트 요구사항, 보고서, 대시보드에 나타나지 않습니다.
별명, 수량, 카메라 유형(일반 / 파노라마 / 어안), FoV를 지도에서 설정할 수 있으나, 실제 모델이 할당될 때까지 임시 설정입니다.
참고: 드로어에서 카메라 유형(일반 / 파노라마 / 어안)을 변경하면 동일한 버킷 그룹 내 모든 장치에 동시에 적용됩니다.중요: 더미 장치는 모든 프로젝트 계산에서 제외됩니다. 보고서 생성 또는 프로젝트 요구사항 검토 전에 모든 더미 장치를 실제 모델로 교체하세요.옵션 3: 일반 카메라 추가
지도 설계에 한화 이외의 카메라를 포함해야 할 때 사용합니다.
이는 일반적인 타사 카메라를 나타냅니다. 일반 카메라를 추가하려면:
- 새 장치 추가를 클릭하고 카테고리로 카메라 (네트워크/아날로그)를 선택합니다.
- 일반 카메라를 선택하고 확인을 클릭합니다.

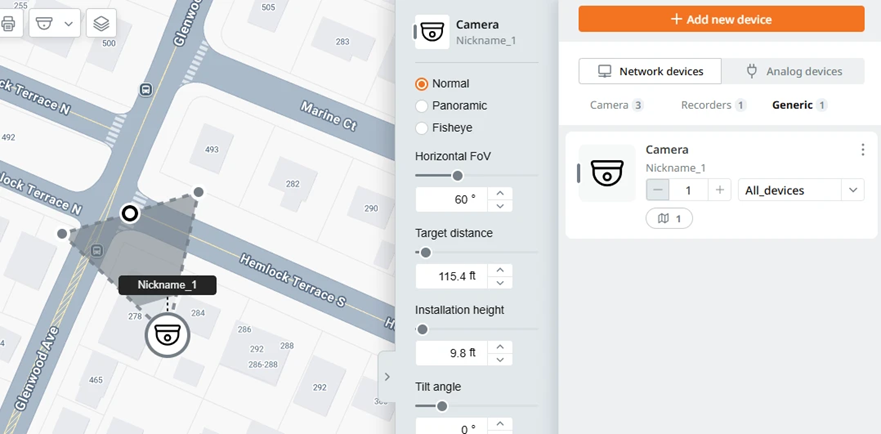

일반 카메라는 지도 탭의 별도 일반 버킷에 추가됩니다.
지도 위로 드래그하여 배치합니다. 일반 카메라의 제약 사항은 다음과 같습니다:
아이콘 색상은 회색으로 고정되어 변경할 수 없습니다.장치 탭과 동기화되지 않으며 프로젝트 요구사항, 보고서, 대시보드에 나타나지 않습니다.
DORI 분석을 지원하지 않습니다.
일반 카메라는 카메라 (네트워크/아날로그) 카테고리에서만 지원되며, 다른 카테고리에는 이 옵션이 없습니다.
중요: 더미 장치와 마찬가지로 일반 카메라도 실제 한화 비전 모델로 교체되기 전까지 모든 프로젝트 계산에서 제외됩니다.
