NEMA/IP 인클로저 등급 개요 및 비교
1. NEMA/IP 등급 은 장비를 물, 먼지, 화학물질 등으로부터 보호하기 위한 표준입니다.
- NEMA 등급은 아직 글로벌 표준은 아니지만 북미 지역에서 일반적으로 사용됩니다.
- IP 등급은 국제 표준으로 더 널리 사용됩니다.
2. 두 등급 모두 보호 등급이지만 측정 방식이 다릅니다.
- NEMA는 기름과 얼음 등 광범위한 환경 조건을 고려하므로,
습도 및 기계적 손상을 포함한 다양한 조건을 설명해야 하는 인클로저에 특히 적합합니다.
- NEMA 등급은 부식 또는 화학물질 노출도 측정합니다 (NEMA 등급의 장점)
- IP 등급은 주로 입자(예: 먼지) 및 액체 유입 정도를 측정하므로, 적절한 보호 규정을 충족하면 됩니다.
3. IP 등급과 달리, 높은 NEMA 등급이 반드시 더 진보된 장치를 의미하지는 않습니다.
- 각 등급마다 구체적인 요구사항이 있으므로, 특정 요구사항을 충족하는 것이 가장 중요합니다.

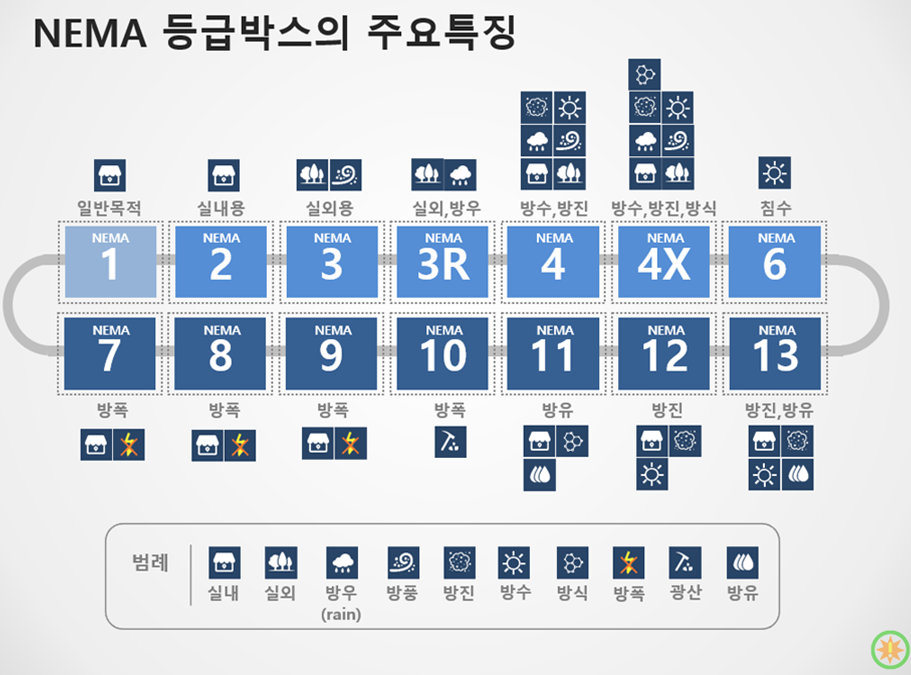

4. NEMA 인클로저 등급
NEMA Type (유형) | 사용장소 | Definition (정의) | IEC enclosure class (IP Grade) |
| 1 | 비방폭 | 제한된 양의 떨어지는 먼지와 간접적으로 튀는 물 로부터 제품을 보호합니다. 주로 충전부와의 접촉을 방지합니다. 실내 및 정상적인 대기 조건에서 사용 됩니다. | IP20 |
| 2 | 비방폭 | 방수(Drip-tight). Type 1과 유사하지만 물방울 막이(Drip Shied)가 추가되었습니다. 응결이 심할 수 있는 곳(냉방실, 세탁실 등)에 사용됩니다. | IP22 |
| 3 | 비방폭 | 내후성(Weather-resistant). 떨어지는 먼지와 바람에 날리는 먼지, 비, 진눈깨비, 눈과 같은 기상 위험 으로부터 보호하고 결빙으로 인해 손상되지 않습니다. 옥외 선박 부두, 건설 작업, 터널 및 지하철에 사용 됩니다. | IP55 |
| 3R | 비방폭 | Type 3과 같지만 바람에 날리는 먼지에 대한 보호 기능이 생략되어 있습니다. | IP24 |
3X 3RX 3SX | 비방폭 | X는 추가적인 부식 방지(Corrosion Protection)를 나타냅니다. 일반적으로 바닷물 근처에서 사용됩니다. | IP55, IP24 |
4 and 4X | 비방폭 | 완벽(Water-tight). 5분 동안 10피트 이상의 거리에서 전달되는 1인치 노즐에서 최소 66GPM의 물을 차단(exclude)해야 합니다. 선박 부두, 낙농장, 폐수 처리장 및 양조장 등 야외에서 사용됩니다. X(4X)는 추가적인 내식성(Corrosion-resistance)을 나타냅니다. | IP66 |
| 5 | 비방폭 | 방진(Dust-tight). 먼지를 차단하기 위해 개스킷(gasket) 또는 이와 동등한 장치가 제공됩니다. 철강 공장과 시멘트 공장에 사용됩니다. | IP53 |
6 and 6P | 비방폭 | 잠수정(Submersible). 디자인은 특정 압력 및 시간 조건에 따라 달라집니다. 물이나 기름에 잠수 가능. 채석장, 광산, 맨홀에 사용됩니다. | IP67, IP68 |
7 (방폭) | 방폭 | 특정 위험 조건이 있는 지역에서 사용하도록 인증 및 라벨 표시 : NEC와 같은 NFPA 표준에 정의된 Class I, Group A,B,C & D 환경의 실내 사용 | (유사개념: Ex d(내압방폭)) |
8 (방폭) | 방폭 | 특정 위험 조건이 있는 지역에서 사용하도록 인증 및 라벨 표시 : NFPA 70과 같은 NFPA표준에 정의된 대로 Class I, Group A,B,C & D로 분류된 장소에서 실내 및 실외 사용 | (유사개념: Ex o(오일방폭)) |
9 (방폭) | 방폭 | 특정 위험 조건이 잇는 지역에서 사용하도록 인증 및 라벨 표시 : NEC와 같은 NFPA 표준에 정의된 Class II, Group E,F or G로 분류된 장소에서 실내 및 실외 사용 | (유사개념 : Ex t 분진(dust)방폭) |
10 (방폭) | 방폭 | MSHA. 광산 안전 보건청, 30 CFR Part 18(1978)의 요구 사항을 충족합니다. | (유사개념: Ex d(내압방폭)) |
| 11 | 비방폭 | 범용. 액체와 가스의 부식 효과로부터 보호합니다. 드립(Drip) 및 내부식성 테스트를 충족합니다. | |
12 and 12K | 비방폭 | 범용. 실내 사용을 위해 고안되었으며, 떨어지는 먼지, 떨어지는 비부식성 액체로부터 어느 정도 보호해 줍니다. 물방울, 먼지 및 녹 저항 테스트를 충족 합니다. | IP54 |
| 13 | 비방폭 | 범용. 주로 먼지, 물, 오일 분사, 비부식성 냉각수로부터 어느정도 보호하기위해 실내에서 사용됩니다. 녹 방지 설계 테스트를 충족합니다. | IP54 |
