적용 모델: Linux 또는 Windows가 아닌 모든 한화 테크윈 아메리카 NVR
표준 유지를 위해, 한화 테크윈 아메리카는 제품 구성과 관련된 모든 지식 기반 문서에 웹 UI를 사용합니다; 장치를 웹 UI로 구성하지 않는 경우, 제품 사용 설명서를 참조하시기 바랍니다.
요약:
한화 NVR에 타사 카메라를 등록하기 전에 장치를 수동 모드로 전환해야 합니다. 이 문서는 모드 전환 및 타사 제조업체 카메라 등록 방법에 대한 안내를 제공합니다.
참고: 내장 POE 스위치가 있는 모든 한화 NVR은 기본적으로 플러그 앤 플레이(PnP)가 활성화되어 있습니다.
POE 스위치가 있는 레코더는 모델 번호 끝에 S가 붙어 있습니다.
예: QRN-1610S
단계별 안내:

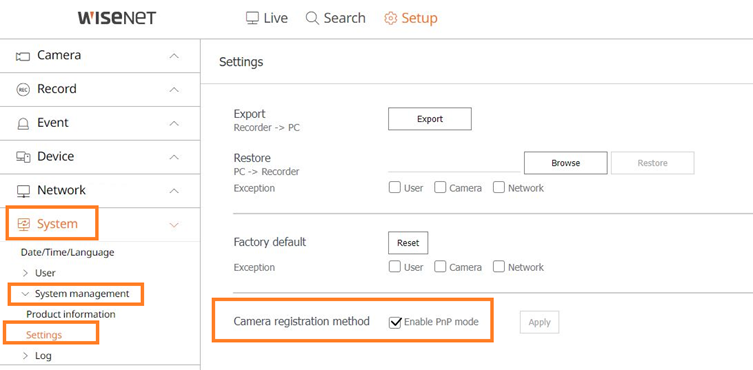

1. NVR에서 설정>시스템 관리>설정으로 이동합니다 (그림 1)
2. 체크 해제 PnP 모드 활성화 (그림 1)
참고: 수동 설정 모드의 장점:
ONVIF 준수 카메라 등록 가능
RTSP URL을 사용하는 카메라 등록 가능
다방향 카메라 등록 가능
스위치 및 미드스팬과 같은 추가 네트워크 장치 사용하여 카메라 등록 가능
그림 1
3. 타사 카메라가 ONVIF를 지원하는지 확인합니다
참고: 카메라가 ONVIF 프로토콜을 지원하는지 제조업체에 확인해야 합니다.
한화 지원팀은 대부분의 경우 이 정보를 가지고 있지 않습니다.
4. ONVIF 프로토콜을 ONVIF Device Manager를 사용하여 테스트합니다
참고: ONVIF Device Manager를 여기(새 탭에서 열림)에서 다운로드하세요.
이 도구는 장치가 ONVIF와 호환되는지 알려줍니다.

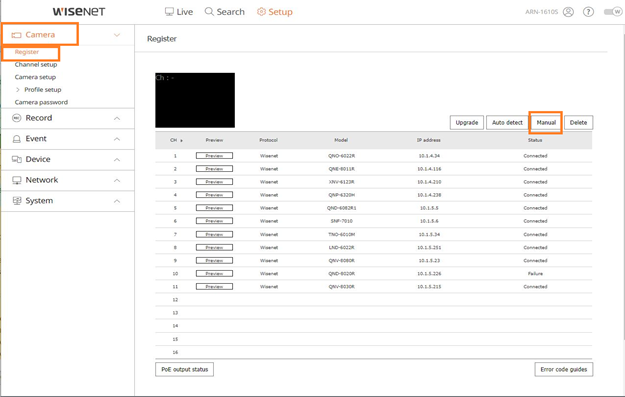

5. 카메라를 등록하려면 카메라>등록으로 이동합니다 (그림 2)
참고: 인기 있는 타사 카메라 브랜드는 자동 버튼(그림 2에 표시)을 통해 검색될 수 있습니다.
자동 버튼을 사용하지 마십시오. 자동 버튼은 당사 고유 프로토콜로 카메라를 등록하도록 기본 설정되어 있어,
카메라는 등록되지만 작동하지 않을 수 있습니다.
6. 수동 버튼을 클릭합니다 (그림 2)
그림 2

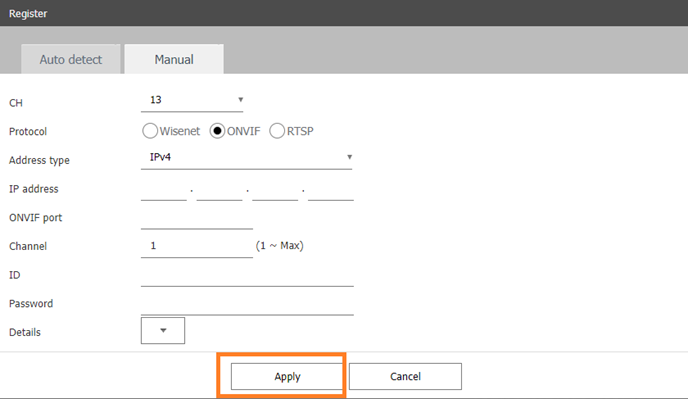

6. 프로토콜로 ONVIF를 선택합니다 (그림 3)
7. 카메라의 IP 주소를 입력합니다 (그림 3)
8. ONVIF 포트를 80으로 설정합니다 (그림 3)
9. 카메라가 다중 채널 카메라인 경우, 등록하려는 채널을 입력합니다 (그림 3)
참고: 타사 다중 센서 카메라의 경우, 각 채널을 하나씩 수동으로 등록해야 합니다.10. 카메라에 맞는 자격 증명을 입력합니다 (그림 3)
참고: 카메라 제조업체가 ONVIF용 별도의 자격 증명을 요구하는 경우,
그 자격 증명을 그림 3의 ID 및 비밀번호 필드에 입력하세요.
11. 등록을 시작하려면 적용을 클릭합니다 (그림 3)
그림 3

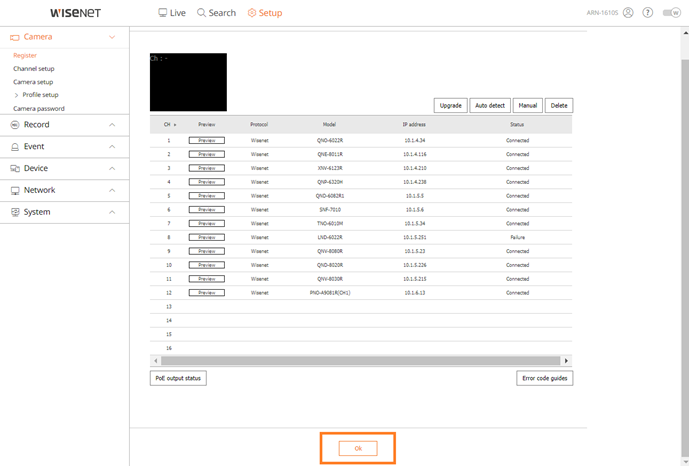

12. 카메라 등록을 완료한 후, 모든 변경 사항을 확정하려면 카메라 등록 화면 하단의 확인 버튼을 클릭하세요 (그림 4)
그림 4
