적용 모델: ARN, XRN, QRN, PRN, HRX 시리즈 녹화기

요약

모든 한화 레코더는 출고 시 기본적으로 움직임(이벤트) 및 연속 녹화 일정이 설정된 상태로 출고됩니다. 본 문서는 시스템에서 움직임 감지(Motion Detection) 기능을 활성화하고 녹화되도록 설정하는 방법을 설명합니다.

모션 감지 활성화 방법

모션 감지를 활성화하려면:

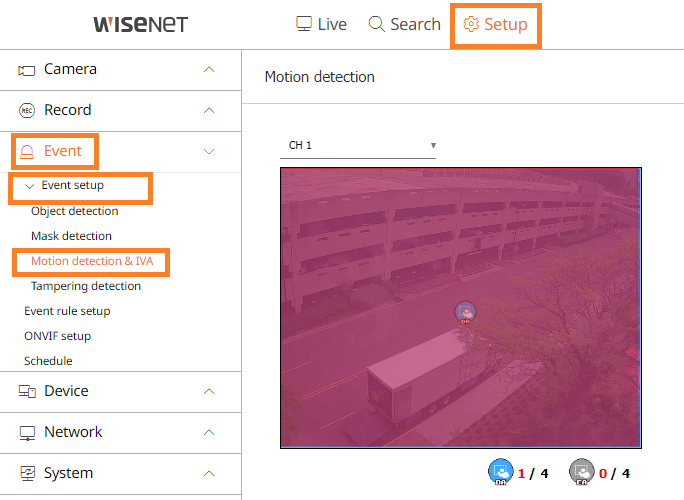

Setup > Event > Event Setup > Motion Detection and IVA로 이동합니다.

참고: 이 인터페이스에서 카메라의 모션 영역을 설정할 때는 항상 한 채널씩 진행합니다.

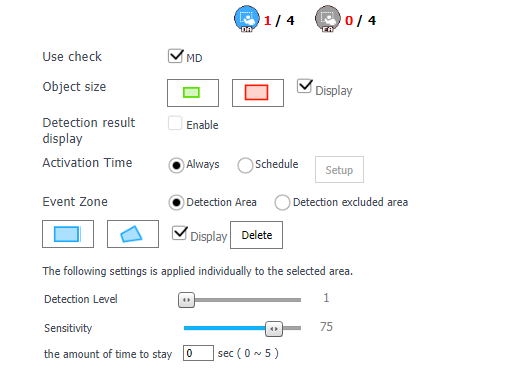

Use Check 옆의 MD 체크박스가 선택되어 있는지 확인합니다.

참고: Motion Detection 설정 영역의 모든 설정을 변경하지 마십시오.
아래에 나열된 선택 항목만 변경하고 나머지는 기본 설정으로 유지하십시오.

카메라가 권장 설치 높이보다 높게 설치된 경우, Object Size 설정을 조정하십시오. 녹색 최소 박스는 시야 내에서 사람보다 작게 설정하고, 빨간색 최대 설정은 전체 시야로 설정해야 합니다.

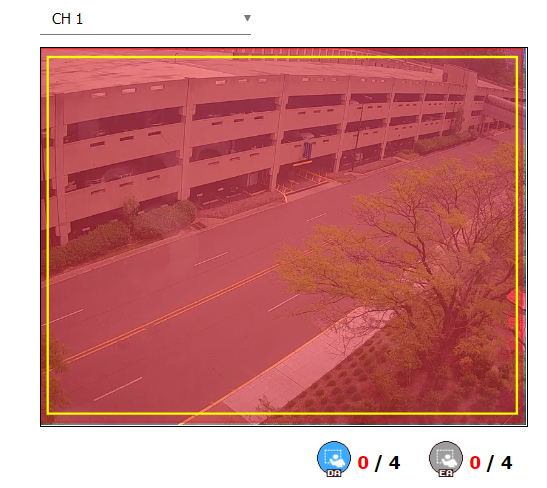

Event Zone 유형으로 Detection Area를 선택합니다.

참고: 대부분의 카메라 모델에는 감도(Sensitivity) 및 감지 수준(Level of Detection) 설정이 있습니다.
감도가 높을수록 시야(Field of View) 내 픽셀 변화에 더 빠르게 반응합니다.

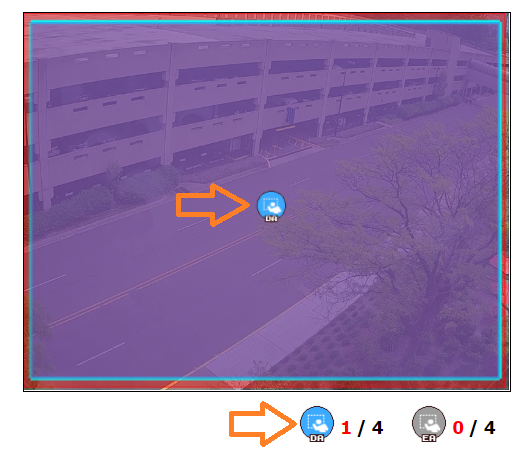

파란색 사각형 상자를 클릭하여 카메라 뷰에 Detection Area를 그립니다. 왼쪽 클릭 후 오른쪽 상단에서 왼쪽 하단으로 드래그합니다.

이렇게 하면 시야에 파란색 영역이 그려지고 "DA" 감지 영역 카운터가 1로 증가합니다.
확인(OK)을 클릭합니다.
이벤트 녹화를 활성화하려는 모든 카메라에 대해 1-7단계를 반복합니다.

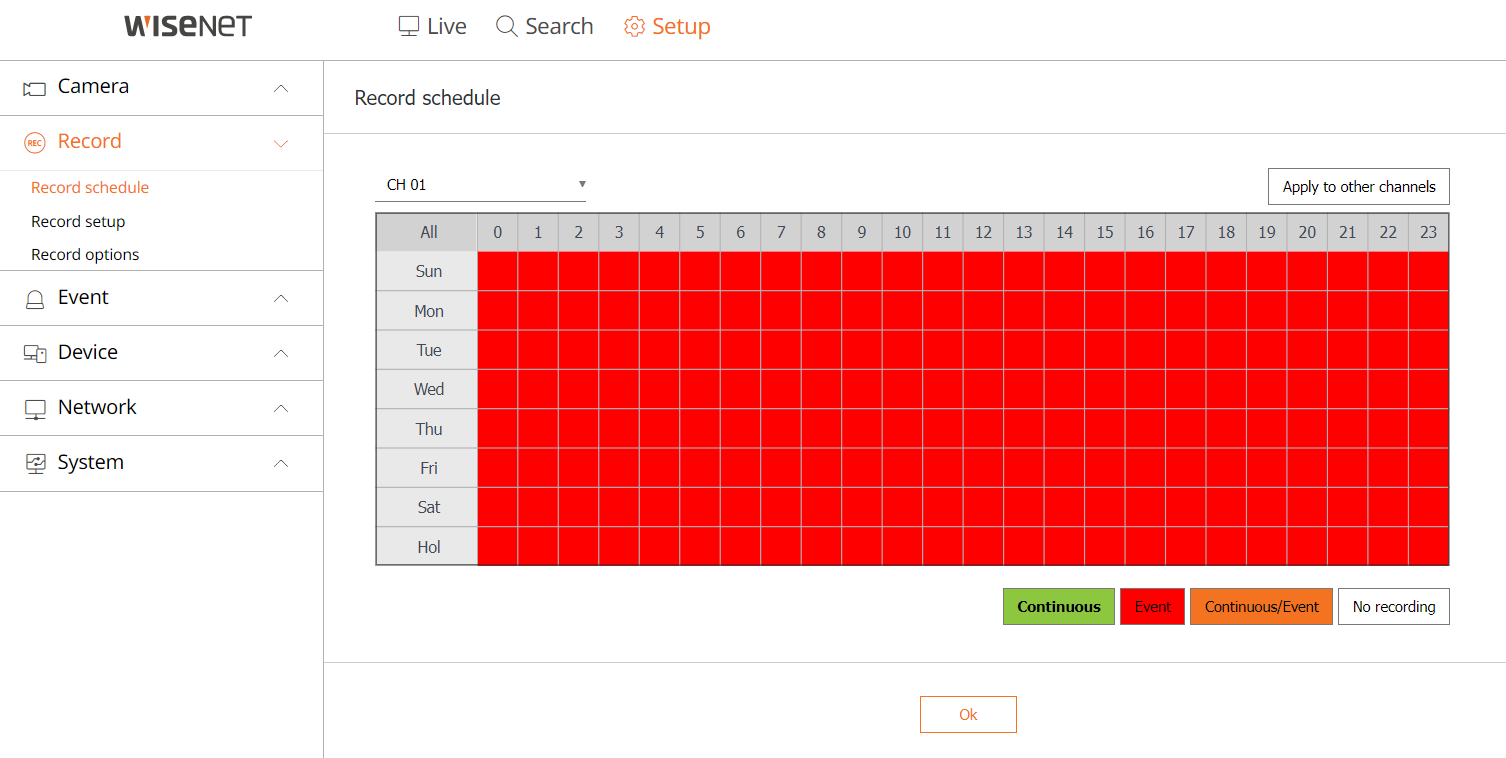

Record > Record Schedule를 선택합니다.
Event 또는 Event/Continuous를 클릭합니다.
일정 그리드 왼쪽 상단의 All을 클릭합니다.
확인(OK)을 클릭합니다.

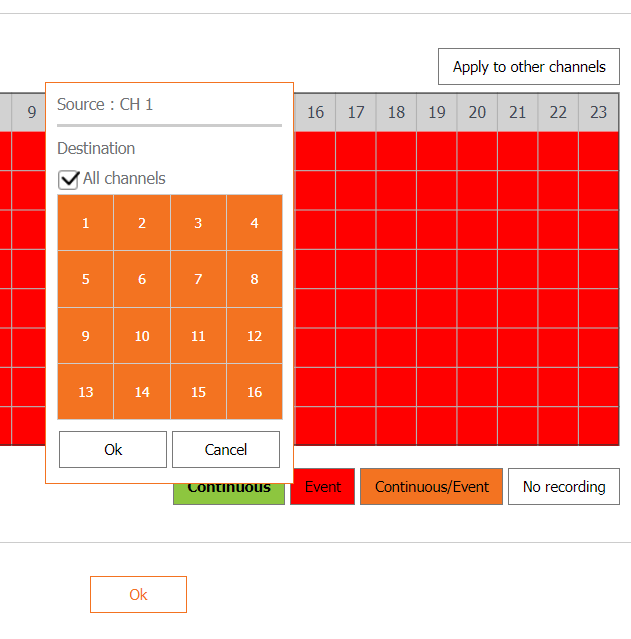

다른 채널에 적용(Apply to Other Channels)을 클릭합니다.
모든 채널(All Channels)을 선택합니다.
확인(OK)을 두 번 클릭합니다.

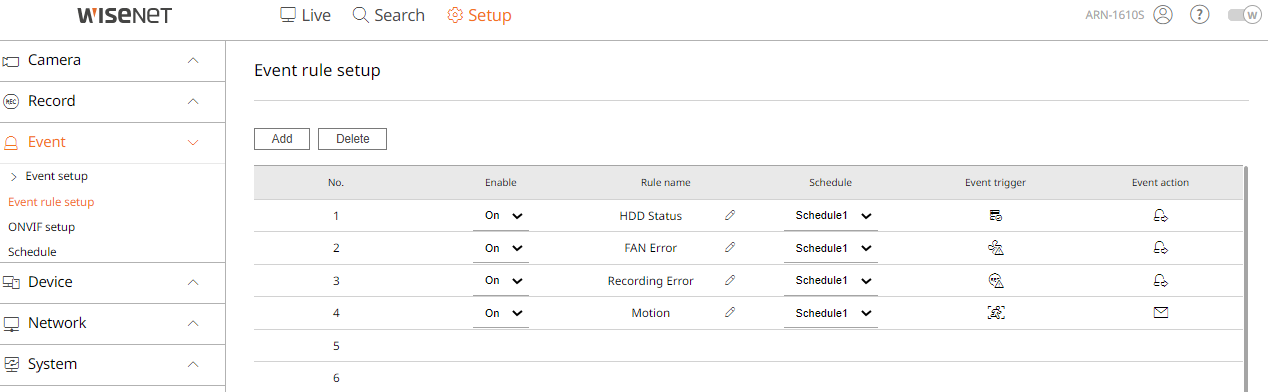

Event>Event Rule Setup으로 이동합니다.
Enable 열에서 Motion rule 드롭다운을 클릭하고 On을 선택합니다.
