この記事では、NVRの'S'モデルを初めてセットアップし、カメラを追加する方法について説明します。対象のNVRは以下の通りです。
QRN-430S
QRN-830S
QRN-1630S
XRN-420S
XRN-815S
XRN-820S
XRN-1620B2または32チャンネル、64チャンネルのNVRをお持ちの場合は、こちらの<article link>をご覧ください。
これらの'S'モデルのNVR（XRN-1620SB1を除く）は、各カメラ用の専用PoEネットワークポートとNetwork 2用の専用ネットワークポートを備えており、Network 1用の専用ネットワークポートはありません：
XRN-1620SB1はNetwork 1およびNetwork 2用の専用ネットワークポートを備えています

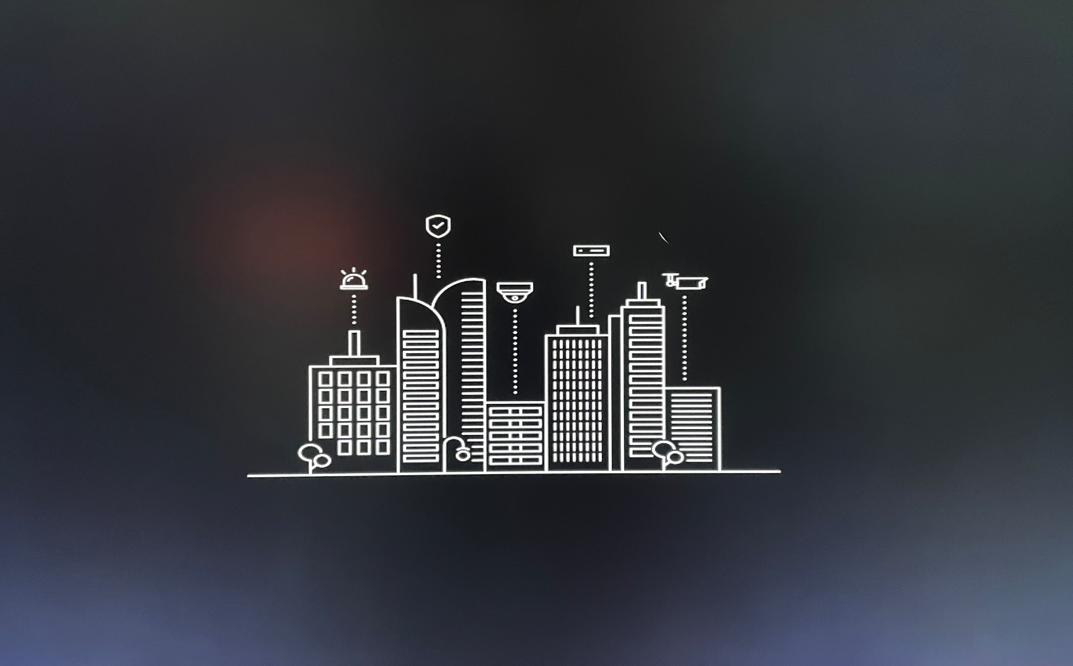

NVRの電源を初めて入れると、この画面が表示されます

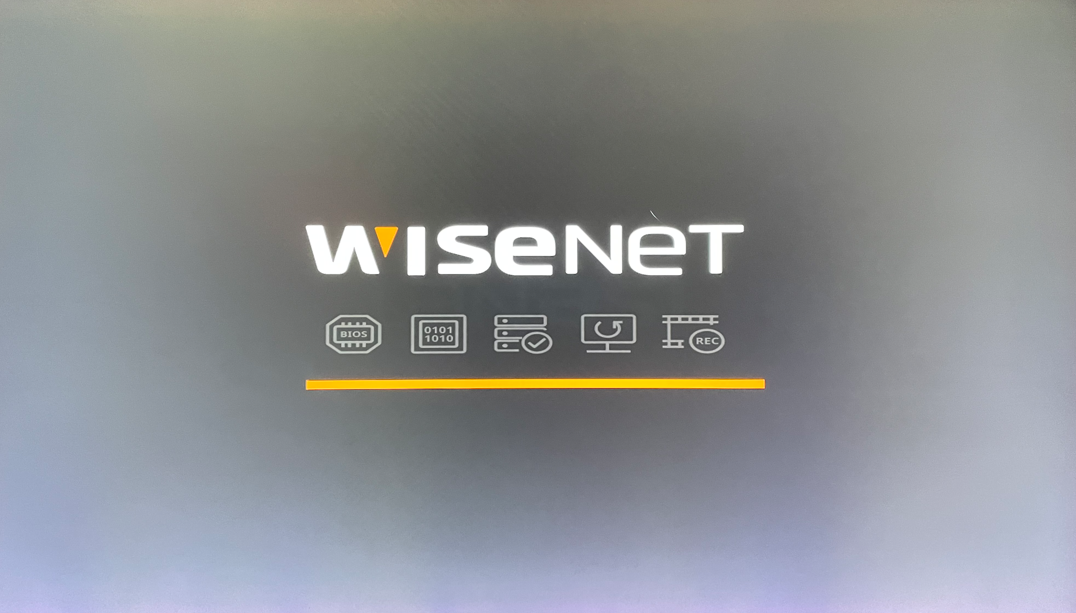

次にこの画面が表示されます。NVRは起動チェックを実行し、HDDのテストを含みます。オレンジ色のラインが左から右へ進行状況を示します。

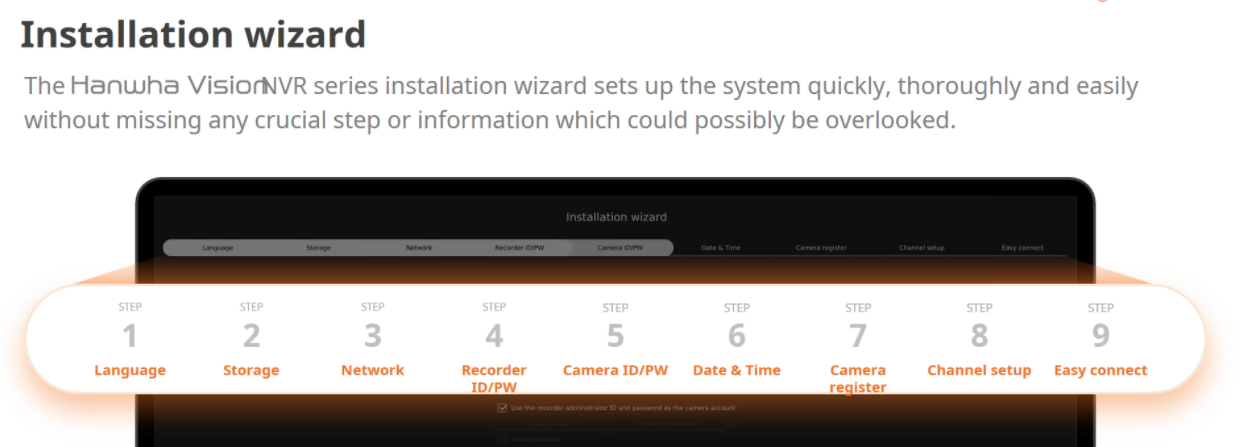

セットアップインストールウィザードがロードされます。セットアップは9つのステップで進みます：

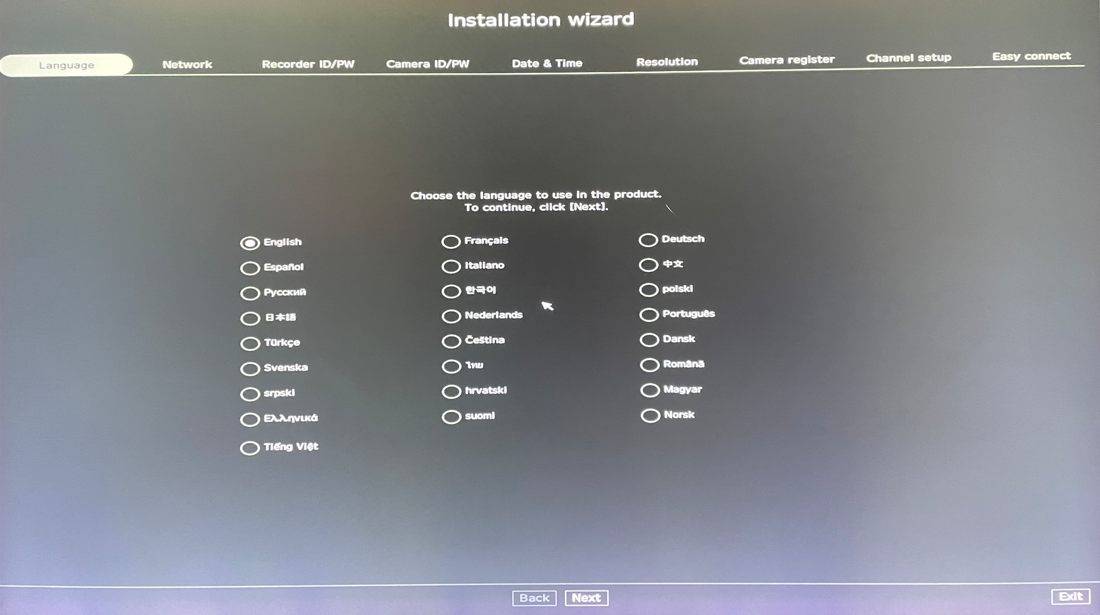

インストールウィザードの最初のステップは言語の選択です：

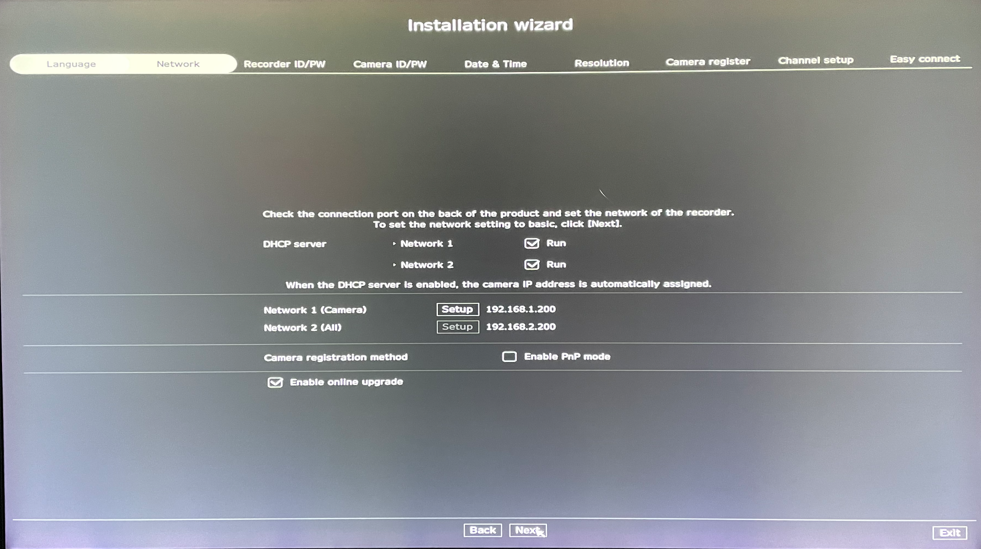

次のステップはネットワーク設定です：
各ネットワークのDHCPサーバーをオンまたはオフに設定できます。デフォルトでは両ネットワークともDHCPサーバーがオンになっています。カメラにDHCPアドレスを割り当て、カメラネットワークポートに直接接続する場合は、Network 1のDHCPをオンのまま（チェックボックスをオン）にしてください。Network 2のDHCPサーバーをオンのままにすると、NVRを顧客のネットワークやルーターに接続する際に問題が発生する可能性があります。ルーターも通常DHCPサーバーであるため、NVRのDHCPサーバーも有効にすると競合が生じるため、Network 2のDHCPサーバーはオフにするのが望ましい場合があります。
次のステップでは、Network 1とNetwork 2のIPアドレスを設定できます。これらのネットワークポートは同じサブネット内にしてはいけません。例えば両ポートが192.168.1.0ネットワーク内のIPアドレスを持つことはできません。これはarp flux問題を避けるためです。閲覧用PCが必要な場合、カメラは閲覧ステーションと同じIPサブネットにし、NVRのNetwork 2は別のIPサブネットにしてください。

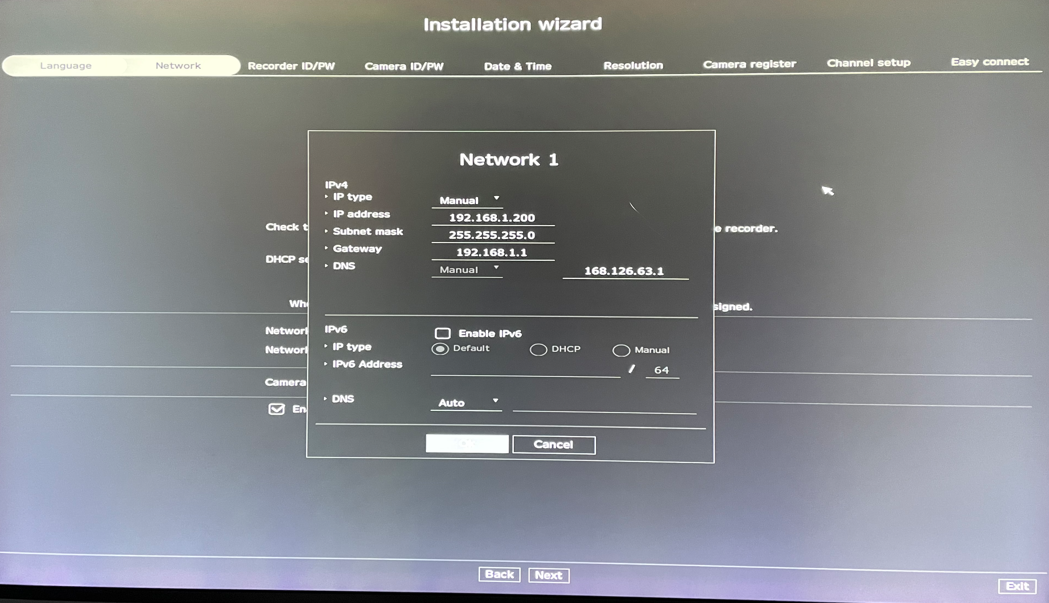

ネットワークポートのIP詳細を変更するには、「Setup」をクリックします
次のステップ「カメラ登録方法」では、PnPモードまたは手動モードを選択できます。PnPモードでは、各カメラを直接カメラネットワークポートに接続する必要があります。カメラネットワークポート1に接続されたカメラは、NVRのチャンネル1として自動的に表示されます。現場でスイッチに接続されたカメラがあり、そのスイッチもNVRに接続されている場合は、PnPモードは使用できません。つまり、チェックボックスを外してNVRを手動モードにしてください。これにより、カメラネットワークポートは通常のスイッチポートとして扱われます。その後、インストールウィザードまたは後から手動でカメラをNVRに追加する必要があります。

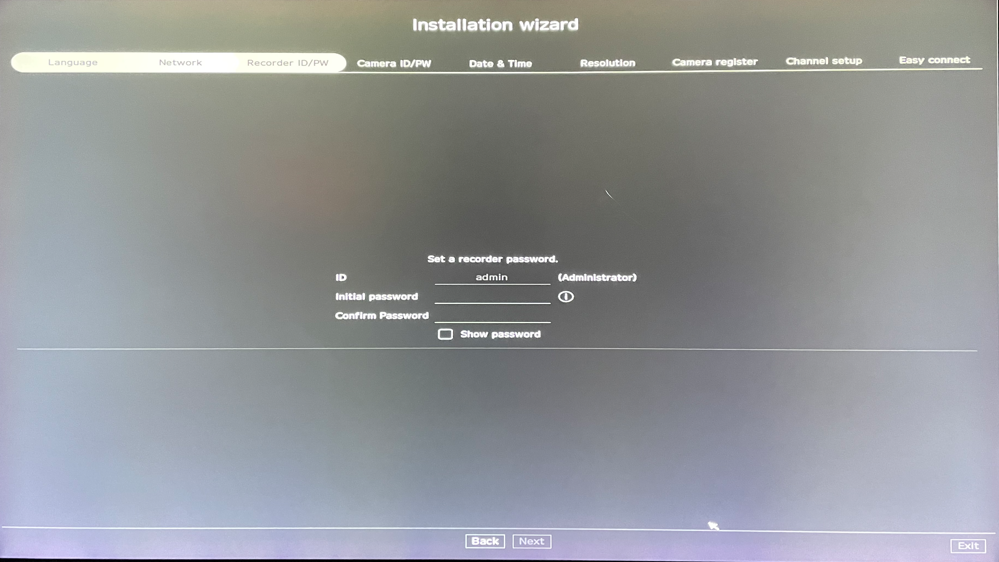

ネットワークパラメーターを設定した後、NVRの管理者アカウントのパスワード作成を促されます

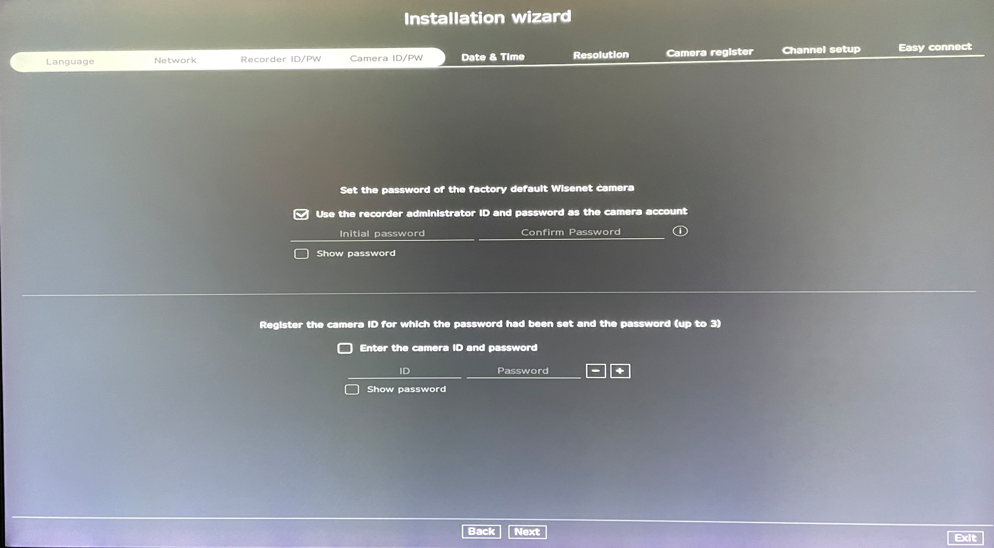

次に、カメラのパスワードを入力します
カメラが「箱から出したばかり」の場合は、上部の欄でカメラパスワードを設定できます。また、前のステップで設定したNVRのパスワードをカメラパスワードとして使用するオプションもあります。
既にパスワードが設定されているカメラの場合は、下部の欄にそのパスワードを入力してください。

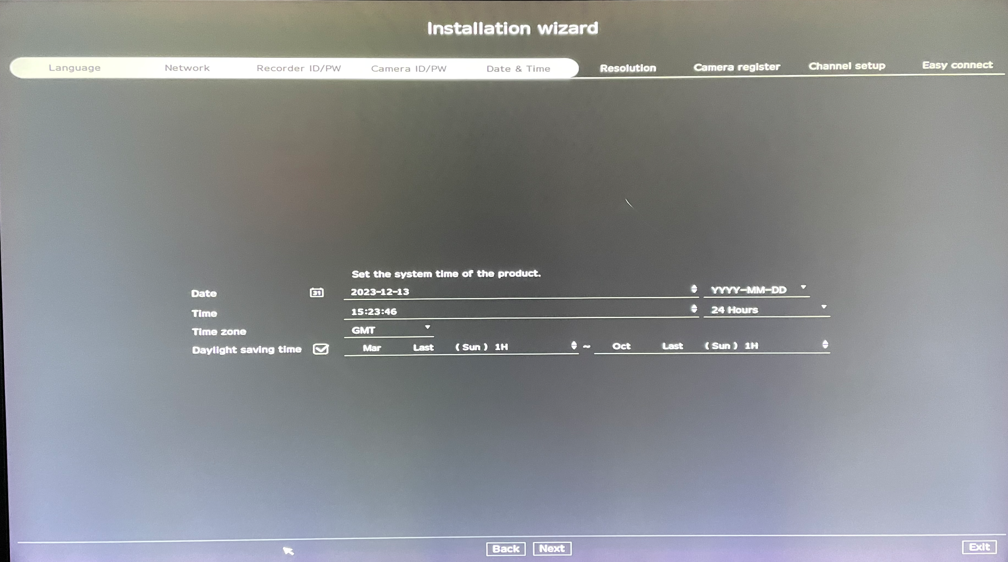

次に、NVRの日時を設定します。デフォルトでは夏時間のチェックボックスはオフになっているため、必ずオンにしてください：

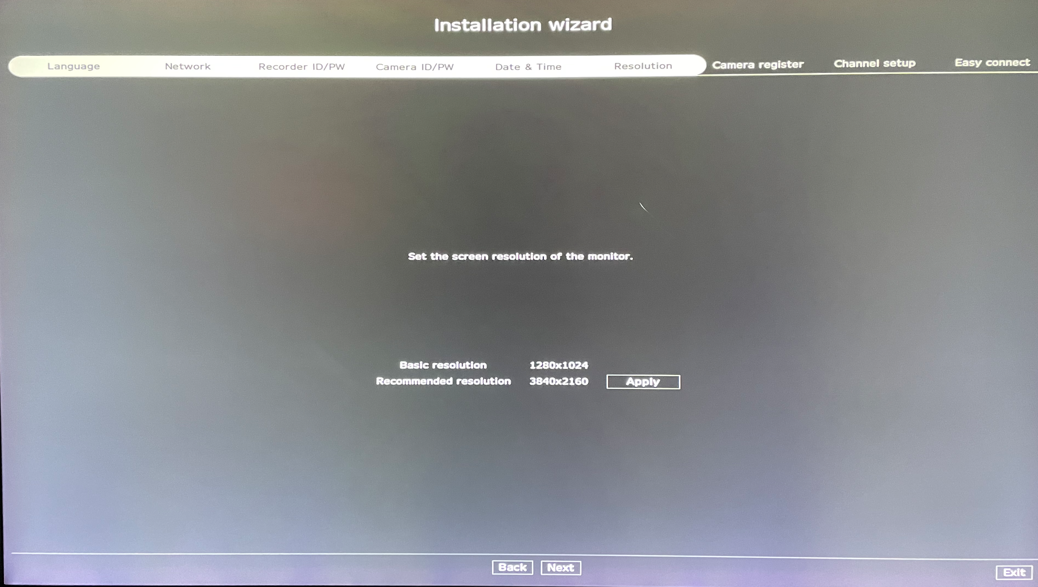

次のステップでは、接続されたモニターの解像度を設定できます

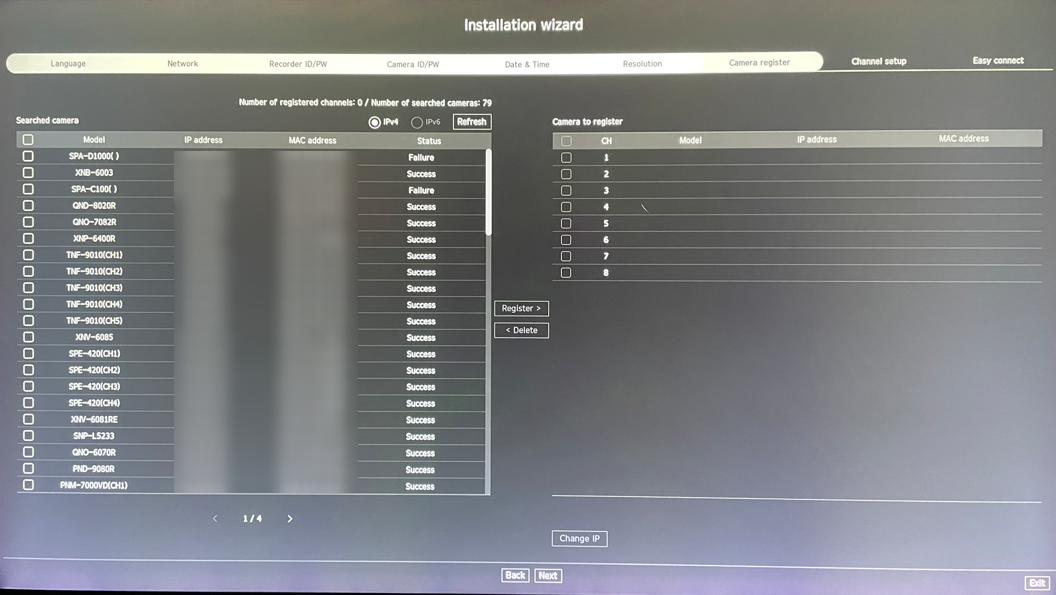

次のステップでは、NVRが手動モードの場合、ネットワーク上のカメラを検索し、検出されたすべてのカメラを表示します。カメラは異なるNVRチャンネルに割り当てることができます。

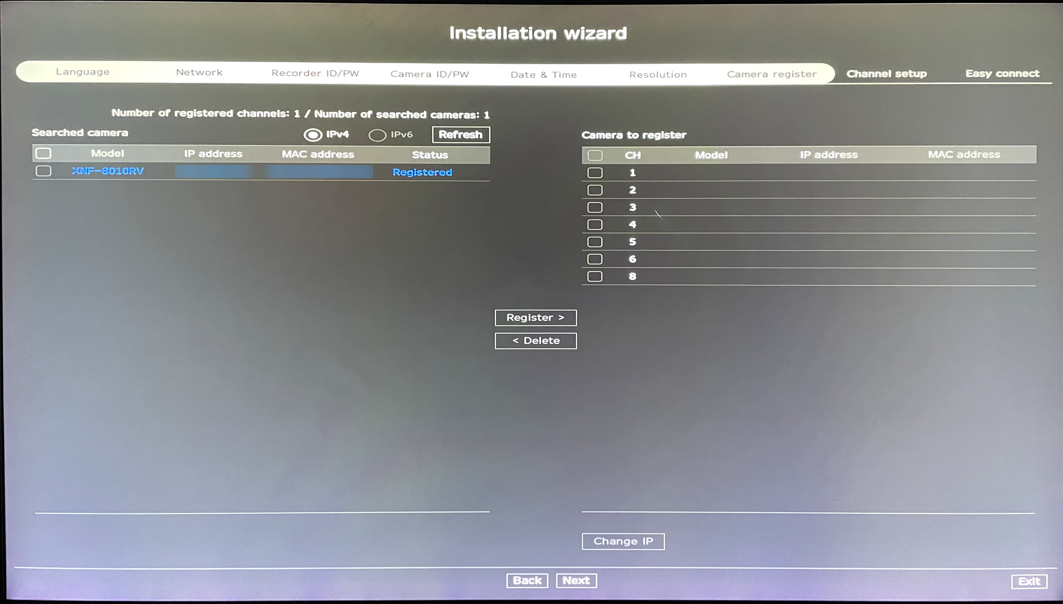

NVRがPnPモードの場合は、NVRに直接接続されたカメラのみが検出されます：

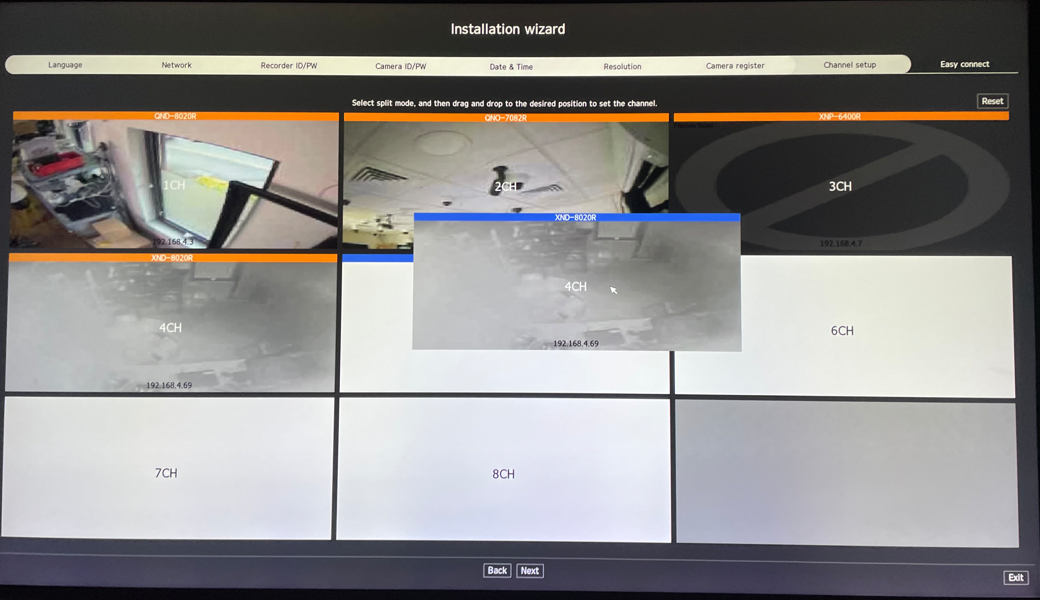

次のセットアップ画面では、カメラを異なるチャンネルに変更できます。例えば、チャンネル4のカメラをチャンネル5に移動できます。カメラの移動は手動モードのみ利用可能です。

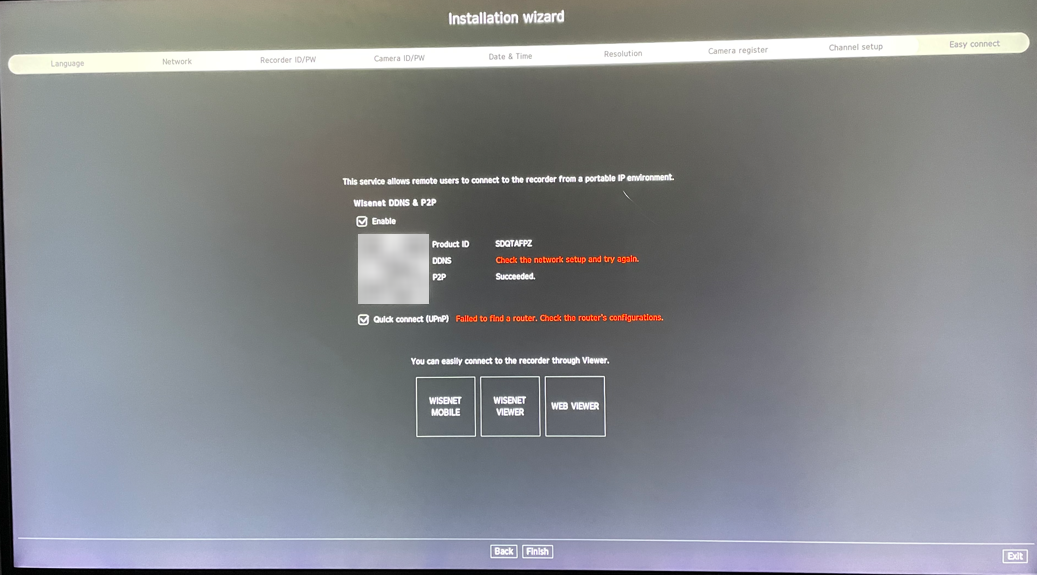

最後のステップでは、QRコードとP2P接続の詳細が表示されます

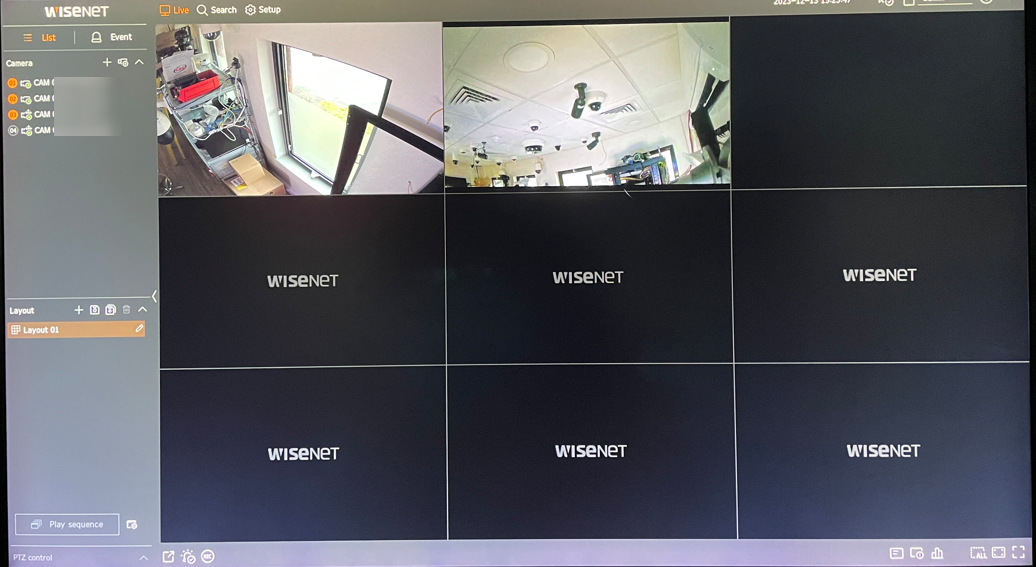

セットアップが完了すると、NVRのレイアウトが表示され、設定されたカメラをレイアウトにドラッグしてライブ映像を表示できます。録画保存日数などの詳細設定は「Setup」から行えます
