対象モデル：AT-IEシリーズ、HV-x950シリーズ、HV-x530シリーズ、HV-x540シリーズ、HV-x250シリーズ、およびHV-GS980シリーズのAllied Telesisスイッチ
概要
この記事では、CLIを使用してTelnetセッション経由でAllied Telesisスイッチのファームウェアを更新する手順について説明します。
スイッチのファームウェアの取得
ファームウェアを更新するには：
- Allied Telesisサポートポータルhttps://alliedtelesis.my.site.com/Support/CustomerCommunityHomeに移動します。
-

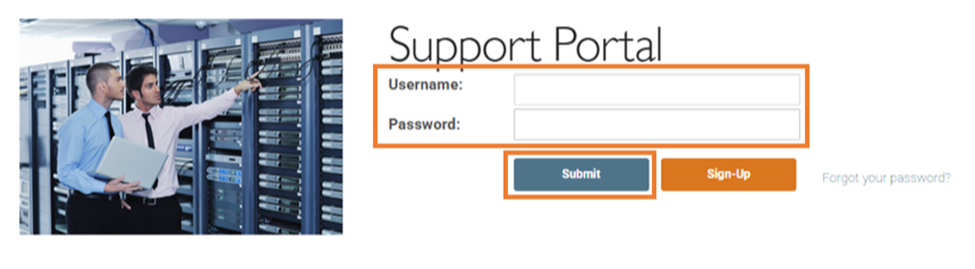

アカウント情報を入力し、Submitをクリックします。

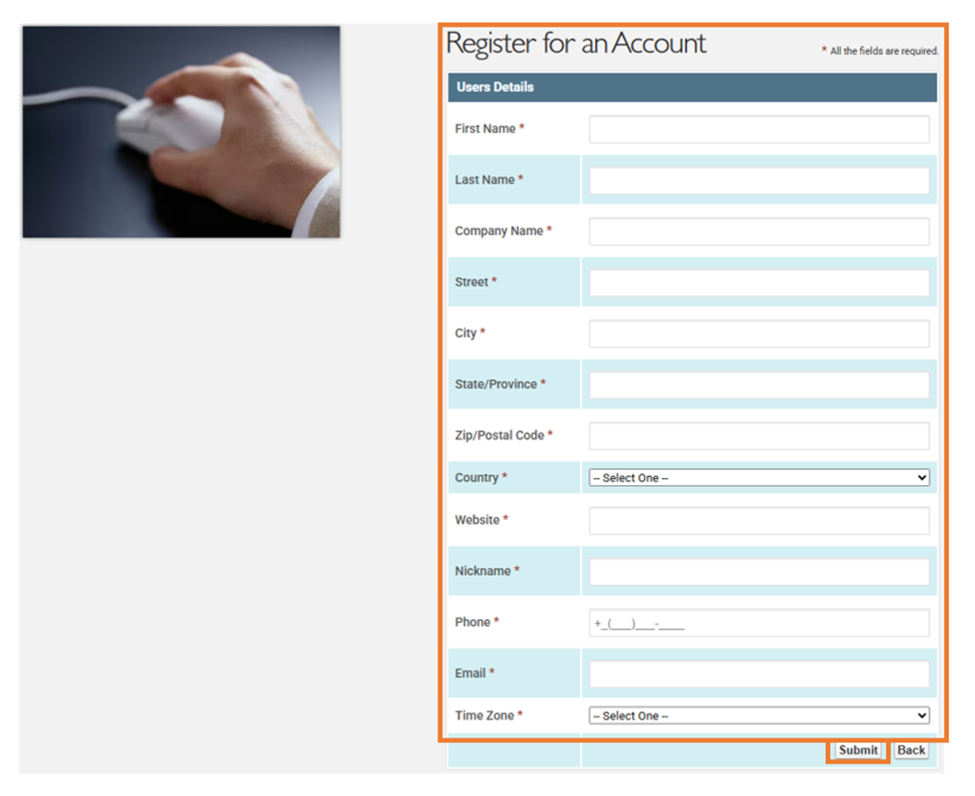

注：アカウントをまだお持ちでない場合は、Sign-Upをクリックしてフォームに入力し、
Submitをクリックします。アカウントが設定されると、Allied Telesisからメールが届きます。 -

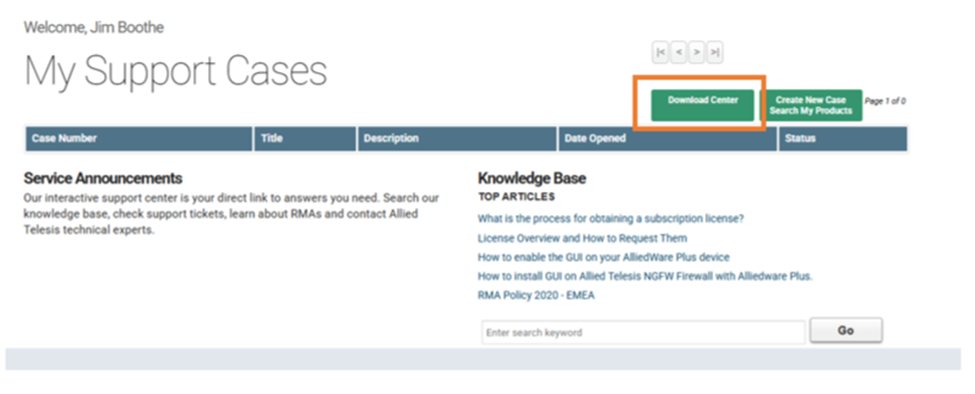

Download Centerをクリックします。
-

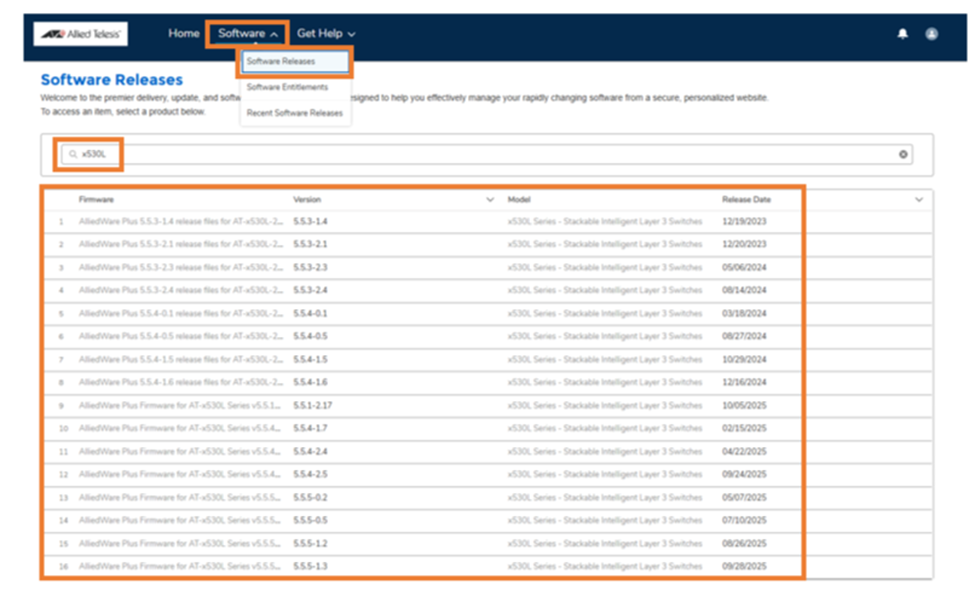

Softwareをクリックし、ドロップダウンリストからSoftware Releasesを選択します。
- x530Lなどのモデル番号を検索します。
- リストをスクロールし、必要なリリース日のファームウェアをクリックします。
-

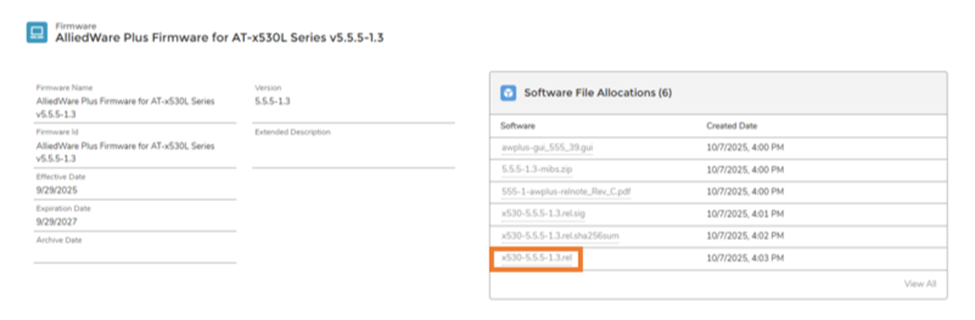

.rel 拡張子の付いたファイルをクリックします。
-

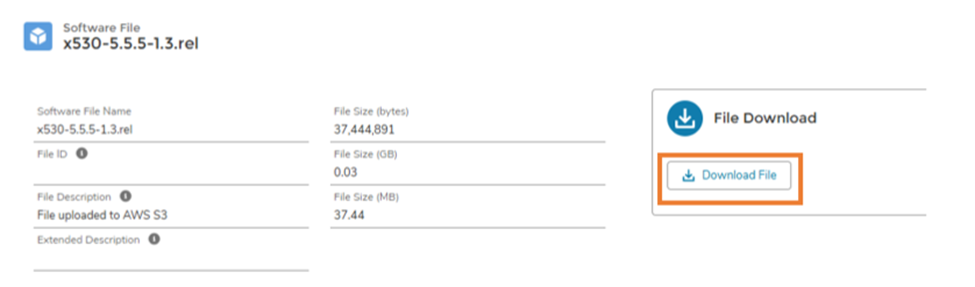

Download Fileをクリックし、アップグレードするスイッチのモデルに応じて、USBドライブ、SDカード、またはtftpサーバーに保存します。
- ファームウェアのファイル名とサイズを記録します。
ファームウェアの設定
ファームウェアを設定するには：
-
USB-シリアルコンソールケーブルをスイッチとコンピューターに接続します。
-

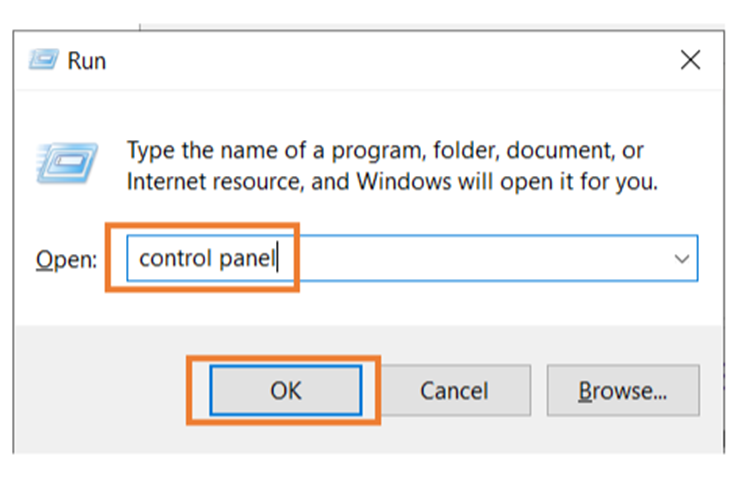

Win + Rをクリックし、Control Panelと入力します。
-
OKをクリックします。
-

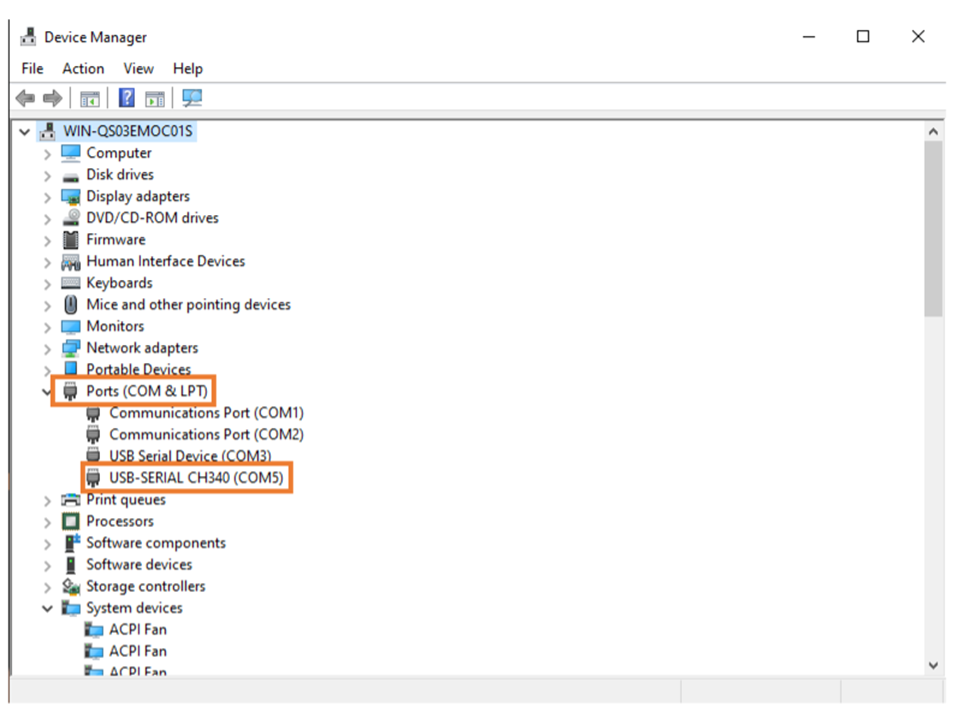

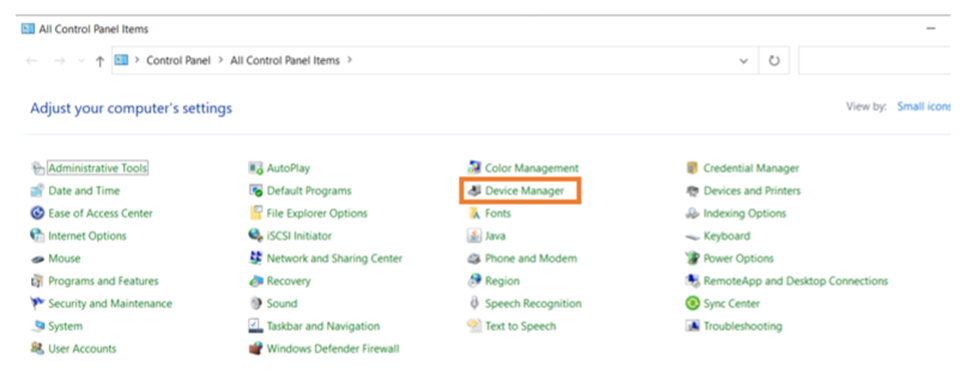

Device Managerをクリックします。
-
Ports (COM & LPT)に移動し、クリックしてメニューを展開します。
- コンピューターに接続されているUSB Serial Deviceを見つけ、COM番号を記録します。

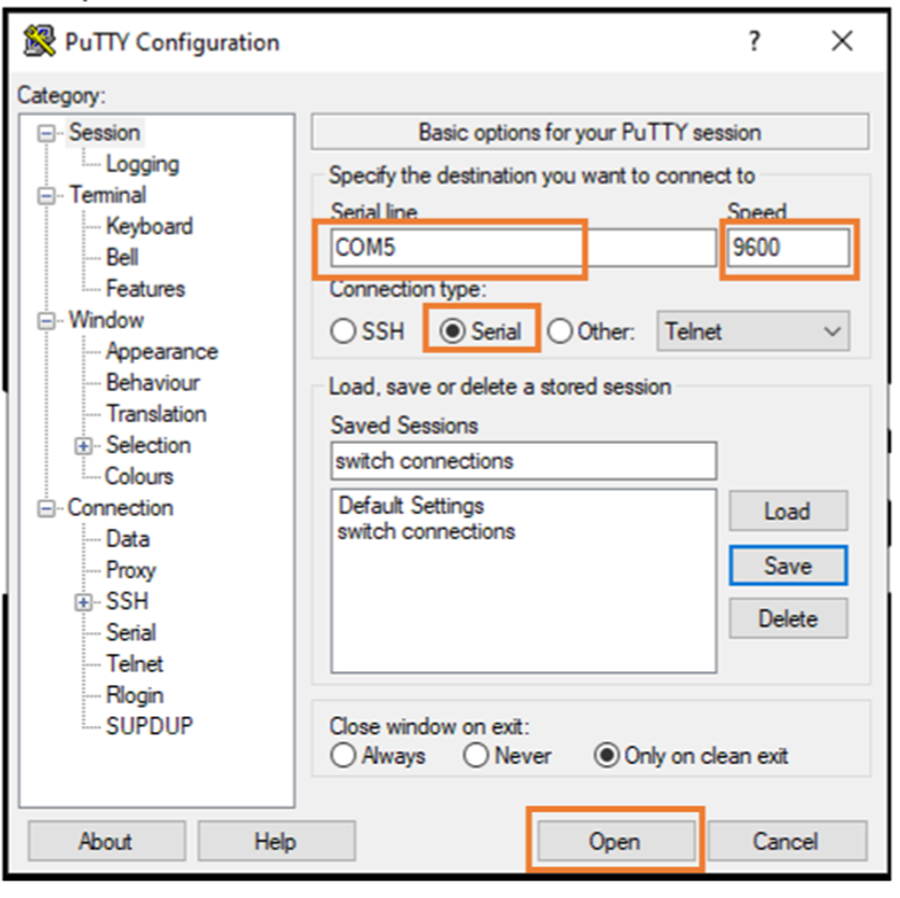

- PuTTYなどのターミナルツールを開きます。
- 接続タイプとしてSerial を選択します。
-
Serial の入力欄にPort Numberを入力し、必要な接続速度を設定します。
-
Open をクリックして、リモートターミナルセッションを開始します。
- ターミナルウィンドウが開いたら、Enterをクリックします。
- ユーザー名managerを入力し、Enterをクリックします。
- スイッチのパスワードを入力し、Enterをクリックします。
-
Privileged Exec モードに入るため、enable と入力します。
- スイッチに現在インストールされているファイル名を表示するには、dir コマンドを入力してEnter をクリックします。
-
.rel.で終わるファイルを見つけます。
注：スイッチのファームウェアをアップグレードした後、後で削除するために、
現在のファームウェアバージョンのファイル名が必要になります。 -
新しいファームウェアを読み込むための十分な空き容量がフラッシュメモリにあることを確認するには、show file systemsコマンドを入力します。
注： スイッチをファームウェアでアップグレードするには、Free(b)に十分なメモリが必要です。 - tftpサーバーを使用している場合はcopy tftp flashコマンドを、USB/SDカードを使用して新しいファームウェアファイルをアップロードする場合はcopy usb:<source-filename> flashコマンドを入力します。
- グローバルコンフィグレーションモードに入るには、configure terminalコマンドを入力します。
- 新しいファームウェアをブートレコードに追加するには、boot system <filepath-filename>コマンドを入力します。
-
Privileged Execモードに戻るには、exit コマンドを入力します。
- 新しいファームウェアの準備ができていることを確認するには、show bootコマンドを入力します。
- 新しいファームウェアでスイッチを再起動するには、reboot コマンドを入力します。
- スイッチの再起動が完了し、ログインコマンドが使用できるようになったら、手順6～10を繰り返して、新しいファームウェアバージョンがスイッチで使用されていることを確認します。
- 古いファームウェアファイルを削除するには、delete <filename>コマンドを入力します。
-
削除する古いファームウェアを確認するには、yを入力します。
注： ブートファームウェアは削除できません。 - スイッチからログアウトするには、exitコマンドを入力します。
