1. JIG使用の目的
- 開発者によるリモートレビューを行うためにNVRコンソールログにアクセスする
2. JIG対応 モデル
- NVR背面に3.5mmコンソール端子（オーディオジャック）があるモデル
3. JIG 1. : NVRコンソール端子に接続するオーディオジャックケーブル（RS232（DCE）から3.5mm）
- 購入時の注意点
. RS232はDCE（メス）タイプとして購入し、TxとRxの 3.5mm端子の配置を確認する必要があります
3.5mm端子はリング、チップ、スリーブで構成されており、ラインの配置を仕様で確認してください
（リング-Tx、チップ-Rx、スリーブ-GNDに整列した製品を購入する必要があります）

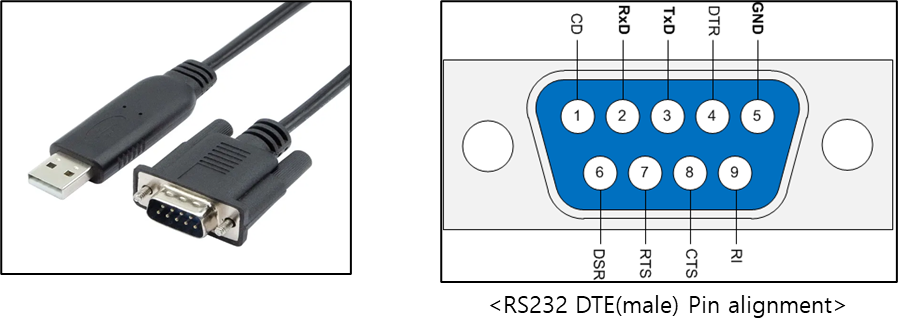

4. JIG 2. : JIG1はJIG2に接続し、JIG2はPCのUSBポートに接続します (USB からRS232（DTE）へ)
- 購入時の注意点
. RS232 DTE（オス）タイプとして購入してください
. PCにドライバーのインストールが必要です：ほとんどの場合PCに自動でインストールされますが、製品によっては手動でドライバーをインストールする必要があります
5. JIG設定テスト
- 準備物: JIG 1、JIG 2、PC、コンソール接続端末ソフトウェア（Putty、ハイパーターミナルなど）
- テスト手順
1) PCに接続されたポートを確認する

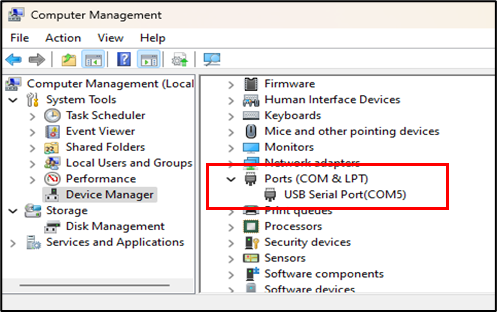

- ドライバーが正常にインストールされていれば、デバイスマネージャーで確認できます
- JIGのCOMポートは#5に設定されています

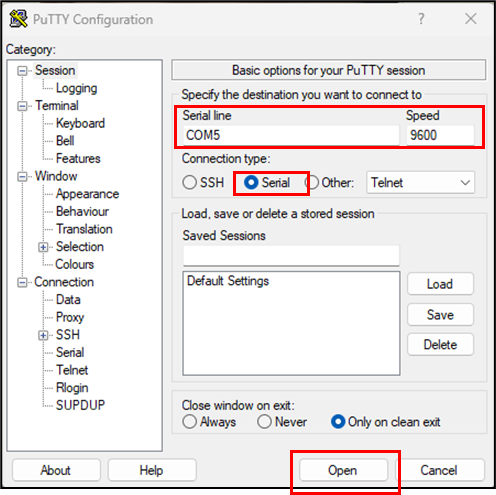

2) 端末ソフトウェアで接続ウィンドウを開く
- 接続タイプ : シリアルを選択
- シリアル ライン : COMポート番号を入力
- 速度 : デフォルト設定を維持
. NVR : 115200
- 「開く」をクリックして端末ウィンドウを開く

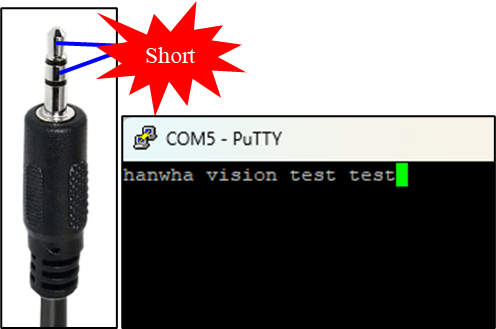

3) 3.5mm端子のリングとチップをショートさせる
- ショートしたままキーボードで文字を入力
. 文字が表示されれば : OK
. 文字が表示されなければ : NG、JIGおよび接続設定を確認する必要があります
