1. 対象モデル
- 64CH/32CH/16CH NVR
2. 目的
- 修理時のNVRメインボード交換におけるヒートシンク取り付け方法の案内

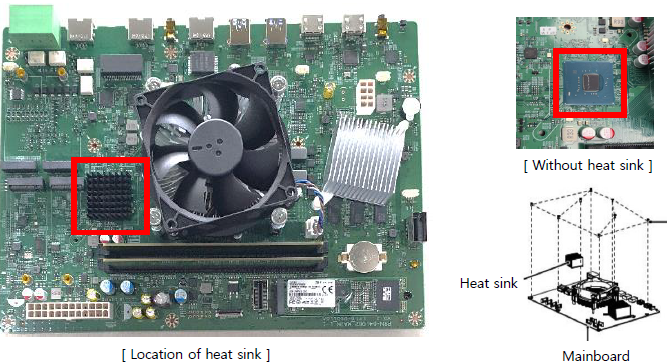

3. NVRメインボード＋ヒートシンク取り付けガイド
- ヒートシンクの役割
. デバイス内部の熱を効果的に分散し、システムの温度を下げる
. 熱伝導体および熱伝導シートで構成され、内部冷却が向上し
システムの安定性と性能を高める
※ ヒートシンクは製造段階で組み立てられていますが、メインボード単体で購入する修理部品には付属していません
- ヒートシンクの材料情報
. 各モデルのヒートシンクについてはサービスマニュアルを参照してください
. 例：XRN 6410B2 (EP07 001610A SINK,HEAT 28*28*9)
. 例：PRN 3210B2 (EP07 001610A SINK,HEAT 28*28*9 / EP07 001529A SINK,HEAT 25*25*20)
4. 注意事項
. メインボード交換時は既存のヒートシンクを取り外して再取り付けするか、新しいヒートシンクを注文して使用してください
. 新しいヒートシンクには粘着テープが付いていますが、既存のヒートシンクを再利用する場合は粘着力が弱まる可能性があるため、ヒートシンク用接着剤（Heatsink plater）の使用を推奨します
