1. 目的
- 製品に適したケーブルを選択できるよう、ネットワークケーブルの種類に関する情報を提供します

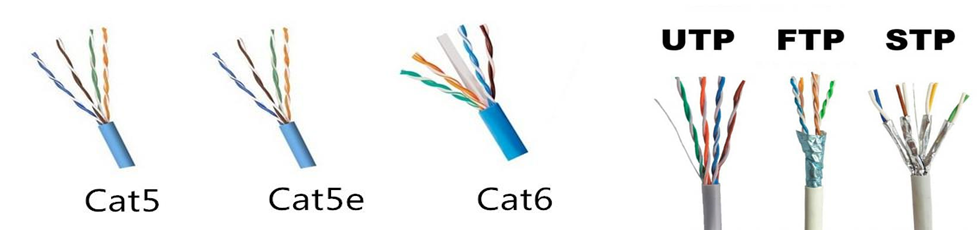

| 種類 | 形状 | 伝送速度 | 帯域幅 |
| Cat.5 | 絶縁された銅線をより合わせたケーブルです。 | 100Mbps | 100Mhz |
| Cat.5e | 1Gbps | 100MHz | |
| Cat.6 | より合わせた銅線の間に、干渉を防止する十字型のプラスチックシールドを内蔵したケーブルです。 | 1Gbps | 250Mhz |
2. UTPとFTPの違い
| 非シールドツイストペア (UTP) | フォイルドツイストペア (FTP) | シールドツイストペア (STP) | |
| 特徴 | シールドなしで、より合わせた線を使用したケーブル | 4対のより線をアルミニウムでシールドしたケーブル | 4対のより線を使用し、それぞれをアルミニウムシールドで覆ったケーブル |
| 利点 | 低価格 | UTPよりもノイズに強い | 二重または三重にシールドされているため、ノイズ防止に優れている |
| 用途 | 家庭、オフィス | 高干渉環境での配線、工場など | 屋外、または大電流が流れる特殊な環境 |
| 接地 | 不可 | 可能 | 可能 |
※ 推奨仕様
- ケーブル長：100m 以下
- ケーブル仕様： Cat5e以上
- ケーブル抵抗：≤ 0.125 Ω/m
※ 推奨されていないケーブルの使用によって発生する問題
- ネットワーク接続が頻繁に切断される場合があります。
- PoE電源が機能しない場合があります。
- 通常は動作しますが、電力負荷が 増加すると、接続が切断される場合があります。
