対象: Alarm Outポートを備えたすべてのネットワークカメラ
問題の概要:
最新のネットワークカメラのAlarm Out接続は、接点の開閉ではなく電圧レベルの変化です。
解決策:

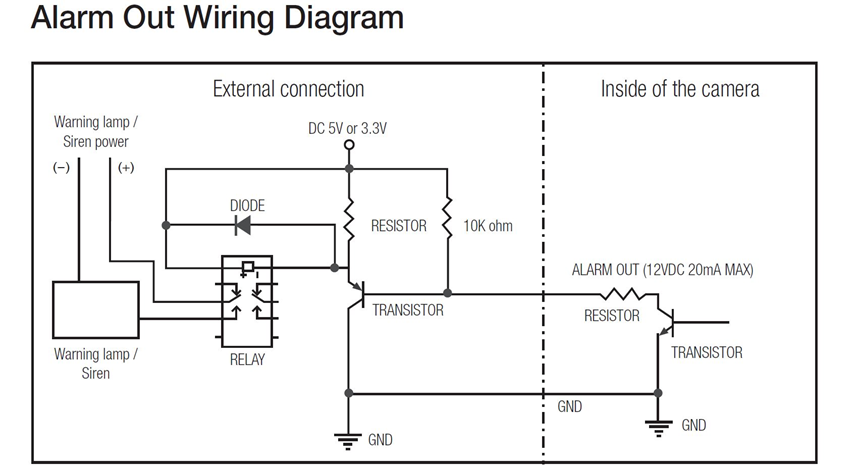

次の図は、リレー動作による接点開閉を実現するために必要な回路を示しています。

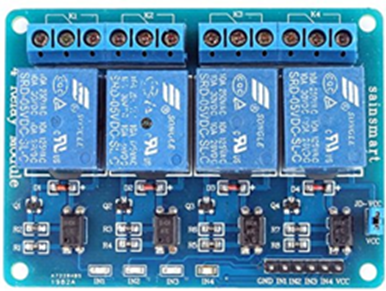

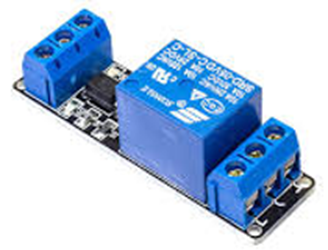

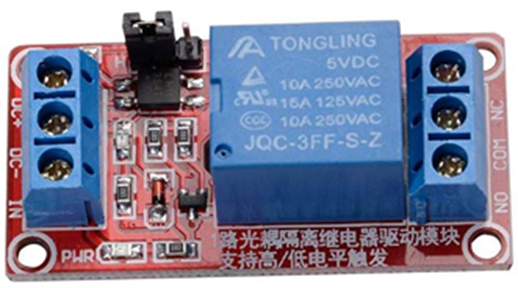

より簡単な解決策は、次の画像に示すものと同様の、さまざまなバージョンが市販されている既製のリレーモジュールを使用することです。
注 : リレーモジュールに加えて、DC電源が必要になる場合があります。
