1. JIG使用目的
- 開発者のリモートレビューなどNVRのコンソールログに アクセスするため
2. JIG使用対象
- NVR背面に3.5mmコンソール端子（オーディオジャック）がある モデル

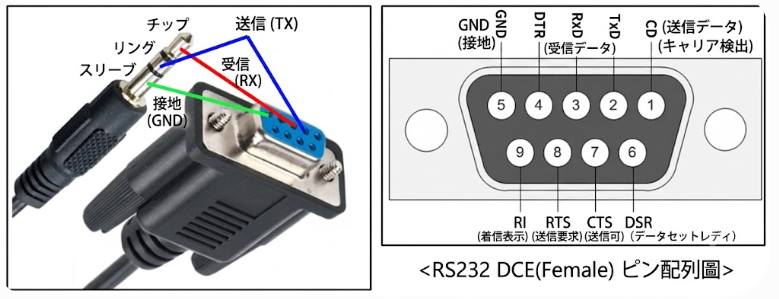

3. JIG 1. : NVRのコンソール端子に接続されるオーディオジャックケーブル（RS232(DCE) to 3.5mm）
- 購入時の注意事項
. RS232はDCE(Female)タイプで購入し、3.5mm端子のTx、Rx配列を確認する必要あり
. 3.5mm端子はRing、Tip、Sleeveで構成されており、Ring – Tx、Tip – Rx、 Sleeve - GNDに
配線された製品を購入する必要がある

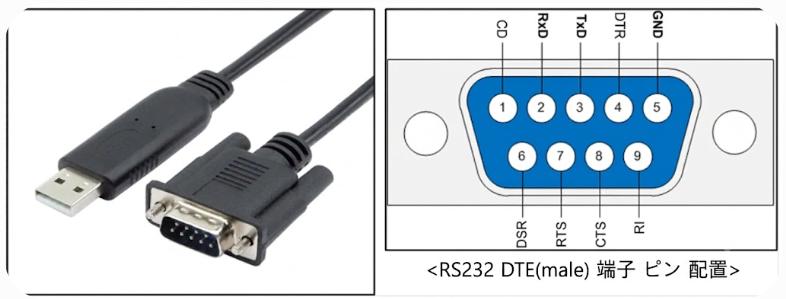

4. JIG 2. : JIG 1と接続されPCのUSBポートに接続されるケーブル（USB to RS232(DTE))
- 購入時の 注意事項
. RS232はDTE(male)タイプで購入
. PCに ドライバーのインストールが必要：通常は自動インストールされるが、製品によっては手動インストールが必要
5. JIG動作テスト方法
- 準備物：JIG 1、JIG 2、PC、コンソール接続用ターミナルソフト（Putty、Hyper-terminalなど）
- テスト手順
1) PCに接続されたポートを確認

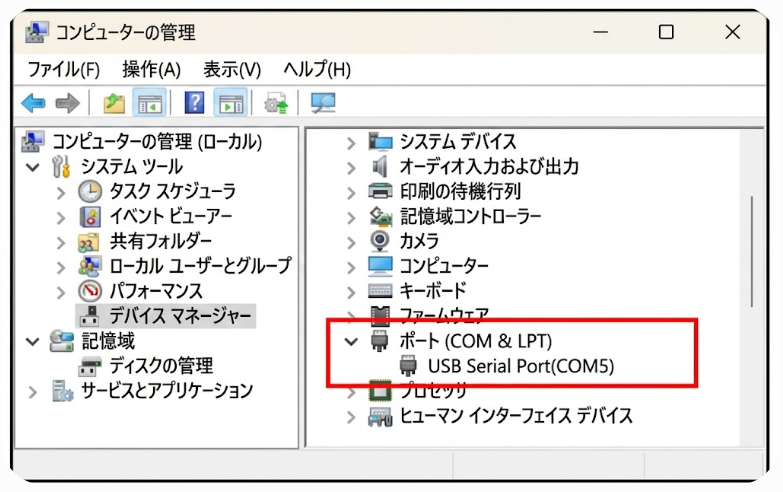

- ドライバーが正常にインストールされている場合、デバイスマネージャーで確認可能
- 左側の例ではJIGのCOMポートが5番に設定されているのが確認できる

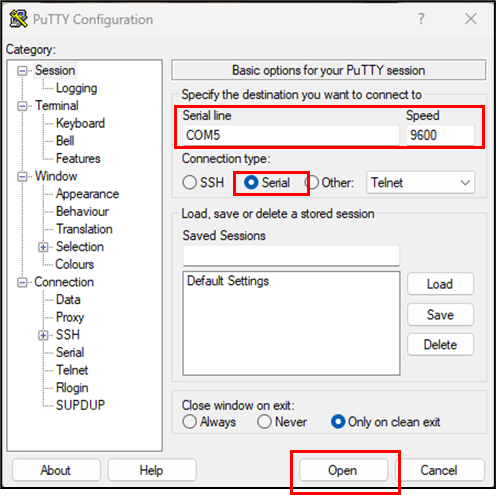

2) ターミナルソフトで接続画面を開く
- Connection Type：Serialを選択
- Serial Line：2番の項目で設定したCOMポート番号を入力
- Speed：テスト時はデフォルト設定のまま
. NVR接続時：115200
- 上記設定後、Openをクリックするとターミナル画面が開く

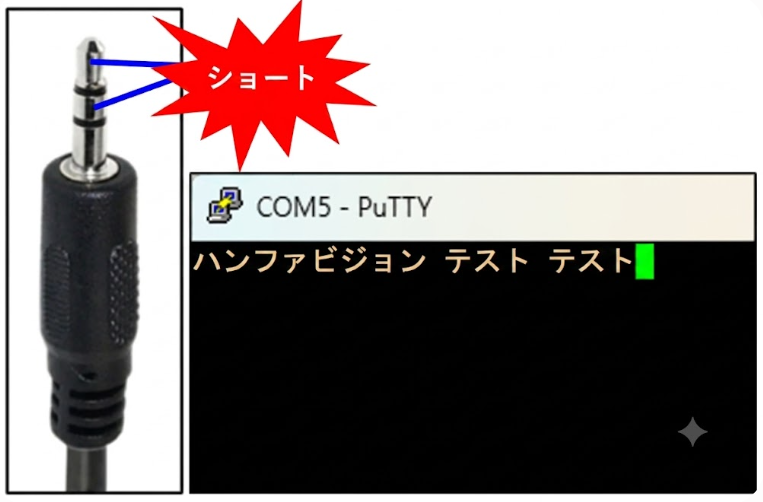

3) 3.5mm端子のRing、Tipをショート させる
- ショート状態でキーボードから文字を入力
. 文字が表示される場合：正常
. 文字が表示されない場合：異常、JIGおよび接続設定の確認が必要
