1. JIG 사용 목적
- 개발자가 원격 검토를 수행하기 위해 NVR 콘솔 로그에 접근
2. JIG 지원 모델
- NVR 뒷면에 3.5mm 콘솔 단자(오디오 잭)가 있는 모델
3. JIG 1. : NVR 콘솔 단자에 연결되는 오디오 잭 케이블(RS232 (DCE) to 3.5mm)
- 구매 시 주의사항
. RS232는 DCE (Female) 타입으로 구매해야 하며 Tx와 Rx
3.5mm 단자의 배열을 확인해야 함
. 3.5mm 단자는 링(Ring), 팁(Tip), 슬리브(Sleeve)로 구성되며, 라인 정렬을 확인하기 위해 사양서 확인 필요
(Ring-Tx, Tip-Rx, Sleeve-GND 정렬 제품으로 구매해야 함)

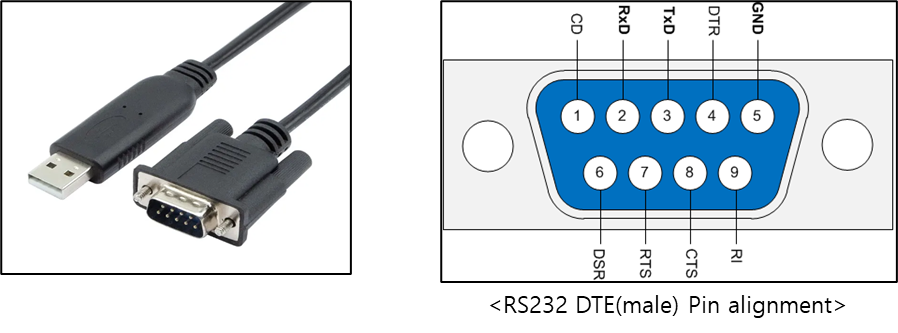

4. JIG 2. : JIG 1이 JIG 2에 연결되고, JIG 2는 PC USB 포트에 연결됨 (USB to RS232(DTE))
- 구매 시 주의사항
. RS232 DTE(male) 타입으로 구매
. PC에 드라이버 설치 필요: 대부분 PC에 자동 설치되지만 제품에 따라 수동 설치가 필요할 수 있음
5. JIG 설정 테스트
- 준비물: JIG 1, JIG 2, PC, 콘솔 연결 단자 SW (Putty, Hyper-terminal 등)
- 테스트 절차

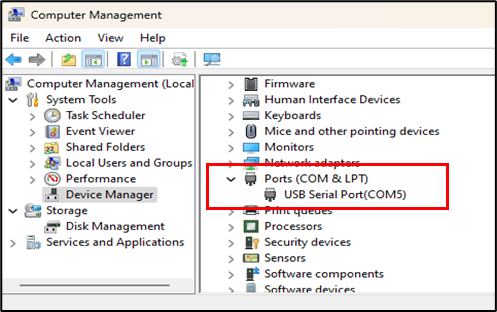

1) PC에 연결된 포트 확인
- 드라이버가 정상 설치되면 장치 관리자에서 확인 가능
- JIG의 COM 포트는 #5로 설정됨

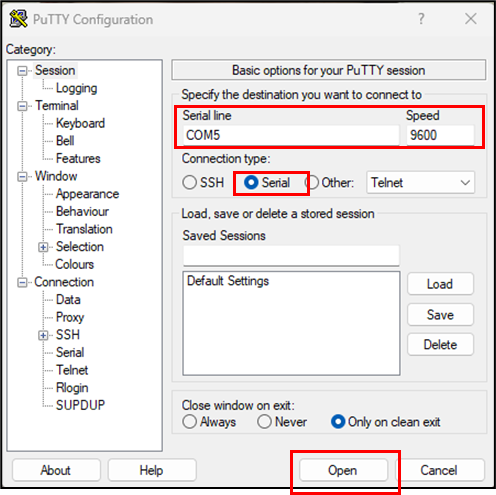

2) 터미널 SW에서 연결 창 열기
- 연결 유형: 직렬(serial) 선택
- 직렬 라인: COM 포트 번호 입력
- 속도: 기본 설정 유지
. NVR : 115200
- ‘Open’ 클릭하여 터미널 창 열기

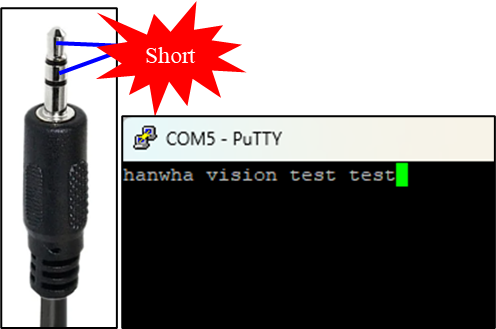

3) 3.5mm 단자의 링과 팁을 쇼트(short) 처리
- 쇼트 상태에서 키보드로 문자 입력
. 문자가 나타나면 : 정상
. 문자가 나타나지 않으면 : 비정상, JIG 및 연결 설정 확인 필요
