1. 모델
- 64CH/32CH/16CH NVR
2. 목적
- 수리를 위한 NVR 메인보드 교체 시 방열판 부착 방법 안내

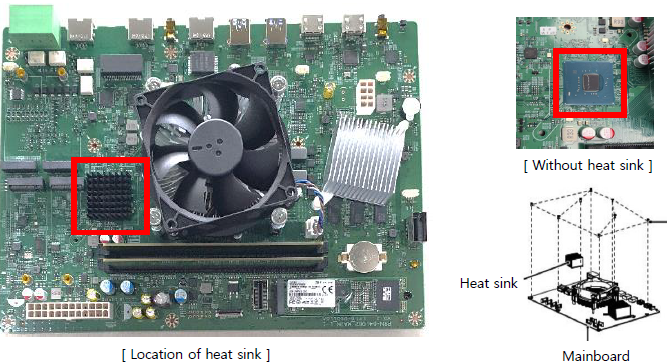

3. NVR 메인보드 + 방열판 부착 가이드
- 방열판 역할
. 장치 내부의 열을 효과적으로 분산시켜 시스템 온도를 낮춤
. 열 전도체와 열 전도 시트로 구성되어 내부 냉각을 개선하여
시스템 안정성과 성능 향상
※ 방열판은 제조 단계에서 함께 조립되지만, 수리 자재로 구매 시 메인보드에는 제공되지 않음
- 방열판 재질 정보
. 각 모델별 방열판은 서비스 매뉴얼 참조
. 예: XRN 6410B2 (EP07 001610A SINK,HEAT 28*28*9)
. 예: PRN 3210B2 (EP07 001610A SINK,HEAT 28*28*9 / EP07 001529A SINK,HEAT 25*25*20)
4. 주의사항
. 메인보드 교체 시 기존 방열판을 제거 후 재부착하거나 새 방열판을 주문하여 사용
. 새 방열판에는 접착 테이프가 부착되어 있으나, 기존 방열판을 재사용할 경우 접착력이 약해질 수 있으므로 방열판 접착제(Heatsink plater) 사용 권장
