적용 대상: 모든 DesignPro

요약

이 문서에서는 지도에서 카메라 시야(FoV) 빔이 벽에 의해 차단되는지 여부를 결정하기 위해 폴리라인과 폴리곤을 그리는 방법을 설명합니다.

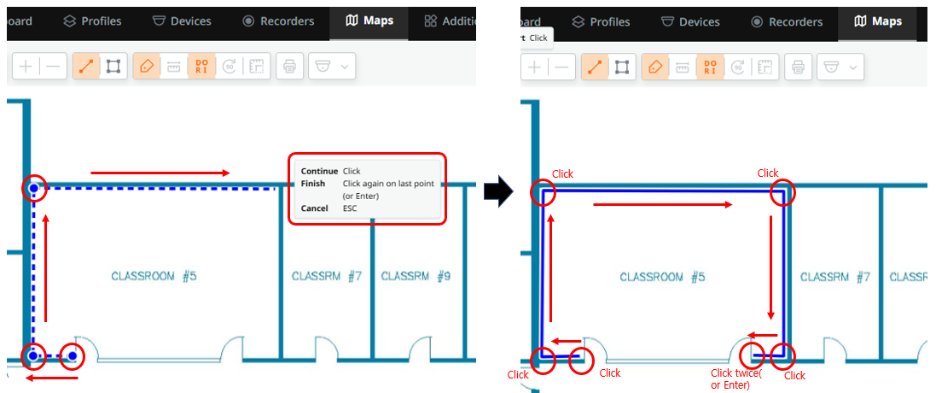

폴리라인

폴리라인을 사용하려면:

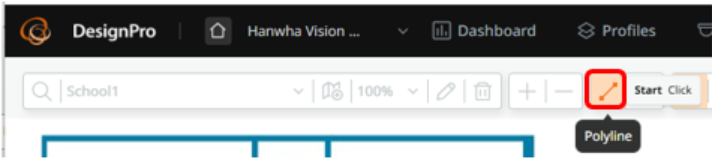

1. 툴바에서 폴리라인 UI를 클릭합니다.



2. 시작 지점에 마우스를 클릭합니다.

3. 선을 그리고, 꺾이는 지점에서 클릭합니다.

4. 꺾이는 모양을 반복합니다.

5. 폴리라인을 완료하려면 마지막 지점을 다시 클릭하거나 Enter 키를 누릅니다.

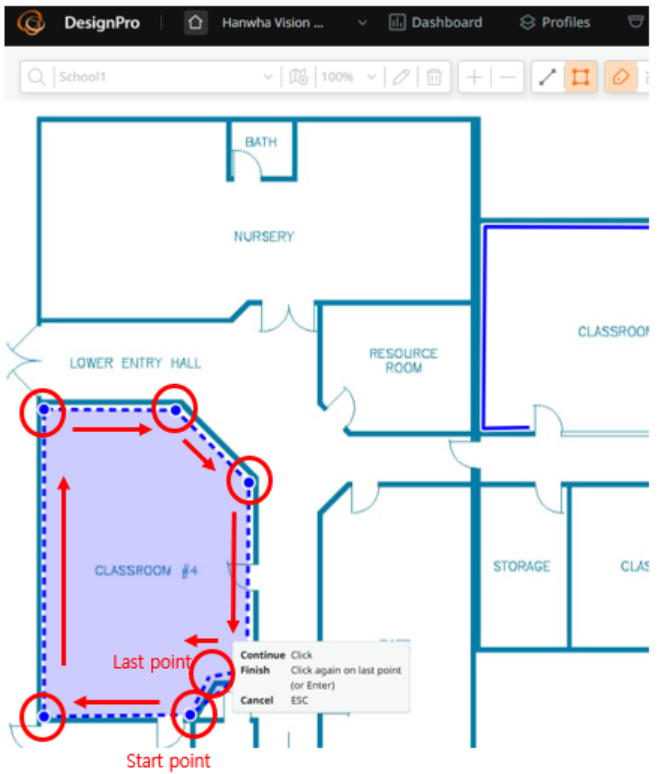

폴리곤

폴리곤은 방이나 건물과 같은 장애물입니다. <이것이 맞습니까?>

폴리곤을 사용하려면:

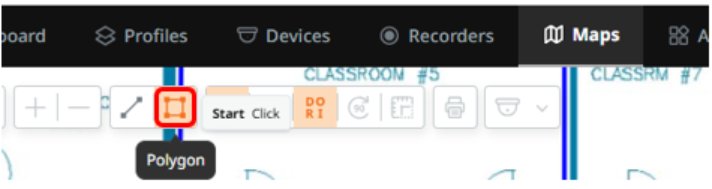

1. 툴바에서 폴리곤 UI를 클릭합니다.

2. 시작 지점에 마우스를 클릭합니다.

3. 선을 그리고, 꺾이는 지점에서 클릭합니다.

4. 꺾이는 모양을 반복합니다.

5. 폴리곤을 완료하려면 선택된 (폴리곤 또는 폴리라인) UI를 클릭하여 브록커 모드를 해제합니다.



브록커 편집

브록커를 편집하려면:

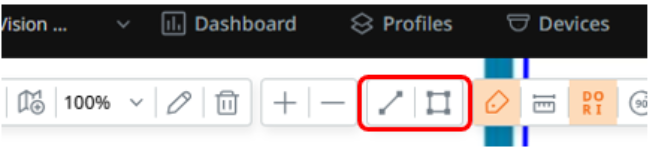

1. 폴리라인 및 폴리곤 UI 선택을 해제합니다.

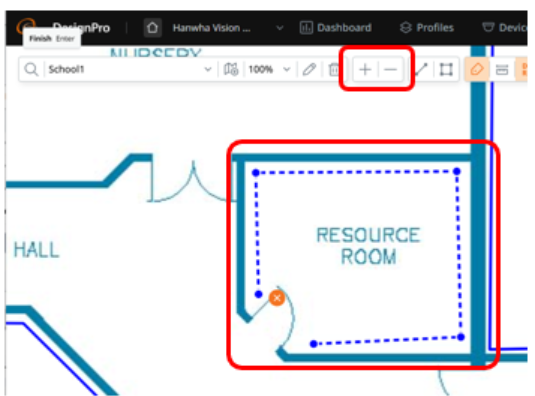

2. 편집할 폴리라인 또는 폴리곤을 마우스로 선택합니다.

   선택 후 점선으로 변경됩니다.

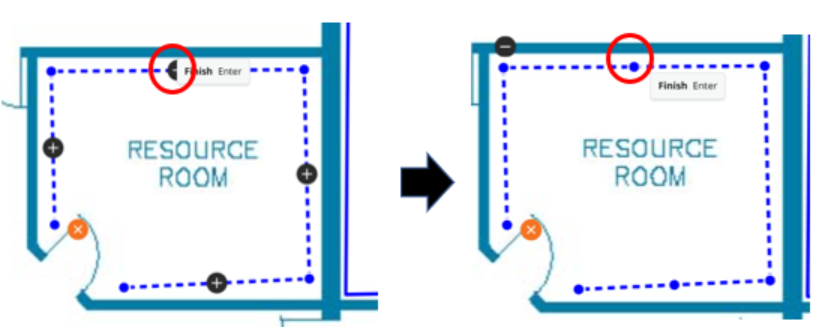

3. 점선 위에 마우스를 올리면 꺾이는 부분에 + 표시가 나타납니다.

4. +를 클릭하여 편집 모드를 엽니다.

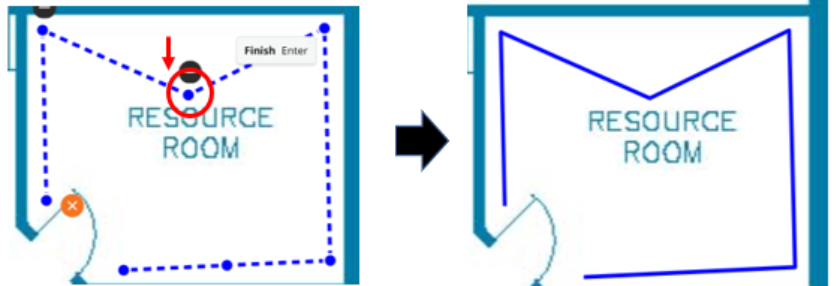

5. 파란색 원을 드래그하여 원하는 모양으로 편집한 후 Enter 키를 클릭합니다.



브록커 삭제

브록커를 삭제하려면:

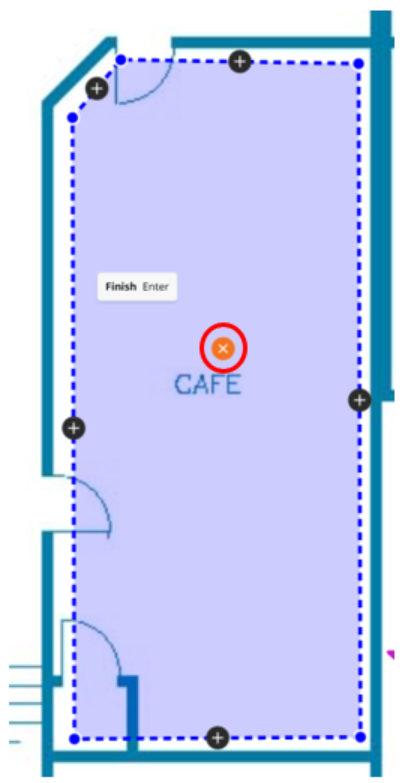

1. 삭제할 폴리라인 또는 폴리곤을 클릭합니다.

   주황색 x UI가 나타납니다.
2. x 버튼을 클릭하여 폴리라인 또는 폴리곤을 삭제합니다.

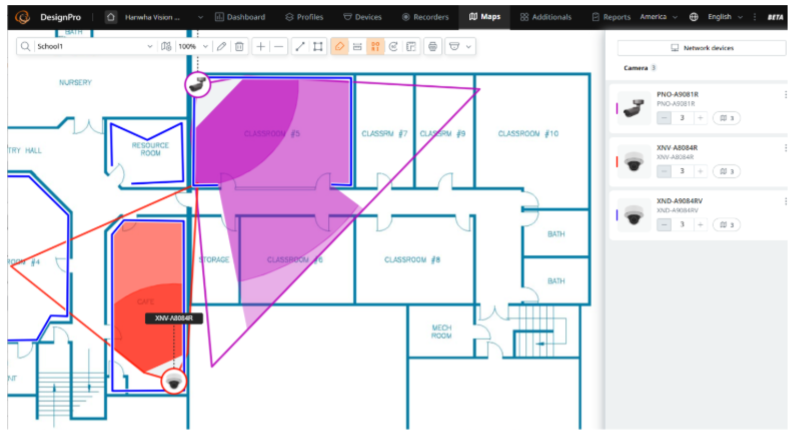

   브록커에 의한 FoV 빔의 장애가 지도에 표시됩니다.
