対象製品：すべてのDesignPro

概要

この記事では、マップ上でカメラの視野（FoV）ビームが壁に遮られているかどうかを判断するために、ポリラインやポリゴンを描画する方法について説明します。

ポリライン

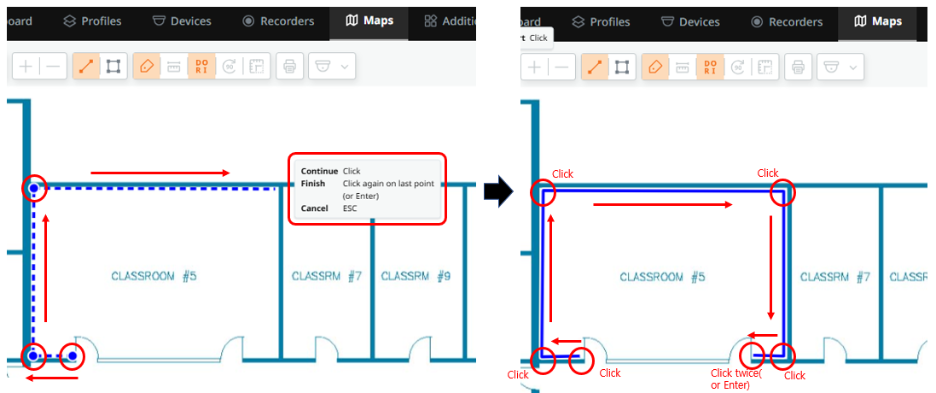

ポリラインを使用するには：

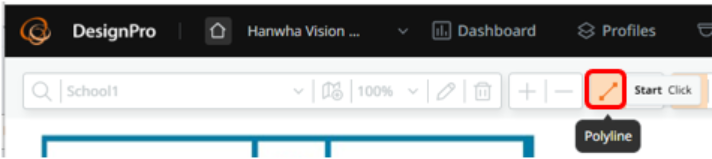

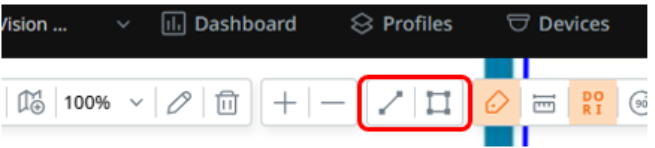

1. ツールバーのポリラインUIをクリックします。



2. 開始点でマウスをクリックします。


3. 線を描き、折れ点でクリックします。


4. 折れ線の形状を繰り返して描きます。


5. ポリラインを終了するには、最後の点をもう一度クリックするか、Enterキーを押します。



ポリゴン

ポリゴンは障害物を表します。例えば、部屋や建物です。<これは正しいですか？>

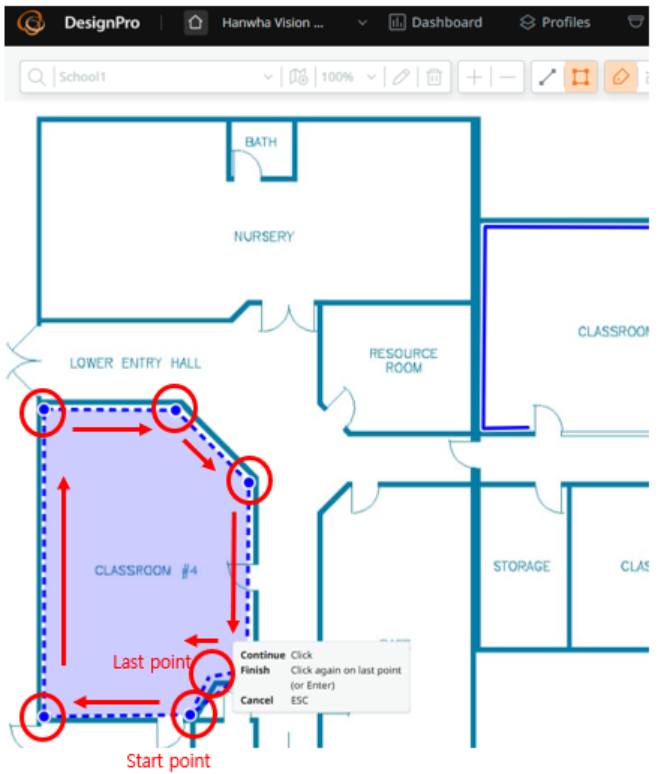

ポリゴンを使用するには：

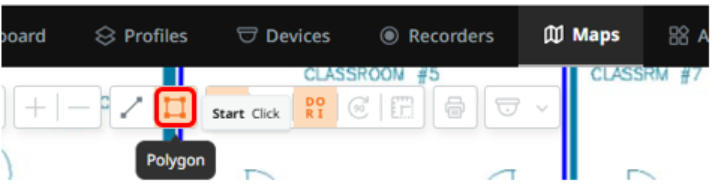

1. ツールバーのポリゴンUIをクリックします。

2. 開始点でマウスをクリックします。


3. 線を描き、折れ点でクリックします。


4. 折れ線の形状を繰り返して描きます。

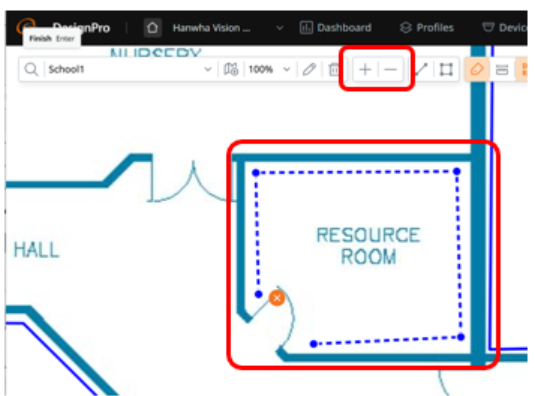

5. ポリゴンを終了するには、選択された（ポリゴンまたはポリライン）UIをクリックして、ブロッカーモードを解除します。



ブロッカーの編集

ブロッカーを編集するには：

1. ポリラインとポリゴンのUIの選択を解除します。


2. 編集したいポリラインまたはポリゴンをマウスで選択します。

   選択後、破線に変わります。

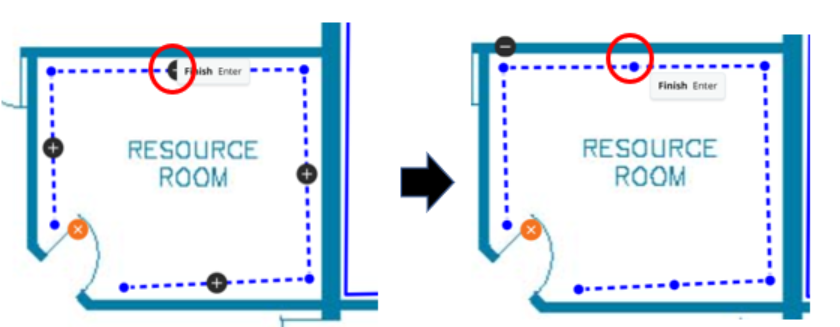

3. 破線上にマウスをホバーすると折れ点が表示されます。

   ＋マークが表示されます。

4. ＋をクリックして編集モードを開きます。

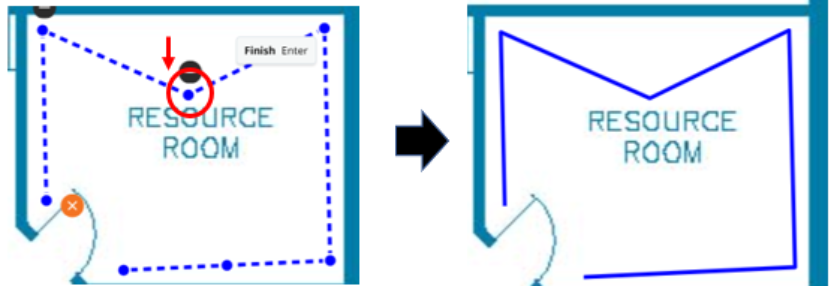

5. 青い円をドラッグして希望の形状に編集し、Enterキーを押します。



ブロッカーの削除

ブロッカーを削除するには：

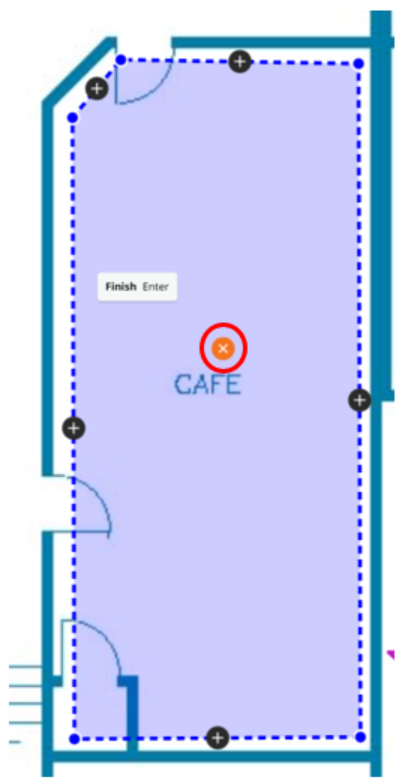

1. 削除したいポリラインまたはポリゴンをクリックします。

   オレンジ色の×UIが表示されます。

2. ×をクリックしてポリラインまたはポリゴンを削除します。

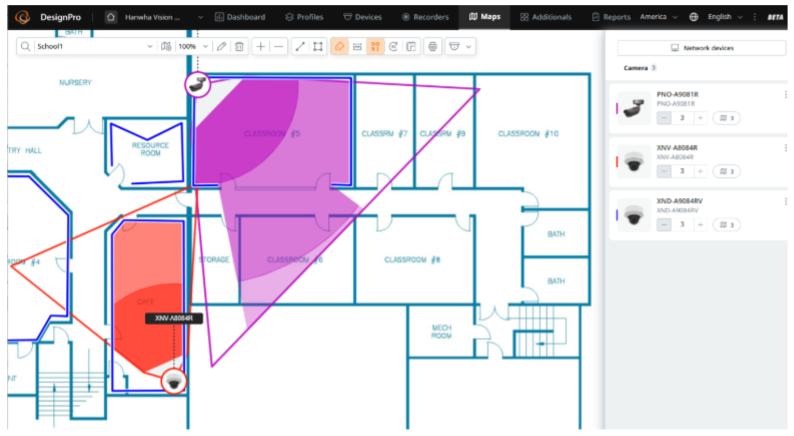

   ブロッカーによる視野ビームの遮蔽がマップ上に表示されます。
