NVR Console JIGのご購入及びテスト方法

1. JIGの使用目的

   - 開発者のリモートワークの検討など、NVRのConsole Logにアクセスするため

2. JIGの使用対象

    - NVR背面に3.5mm Console端子（オーディオジャック）があるモデル

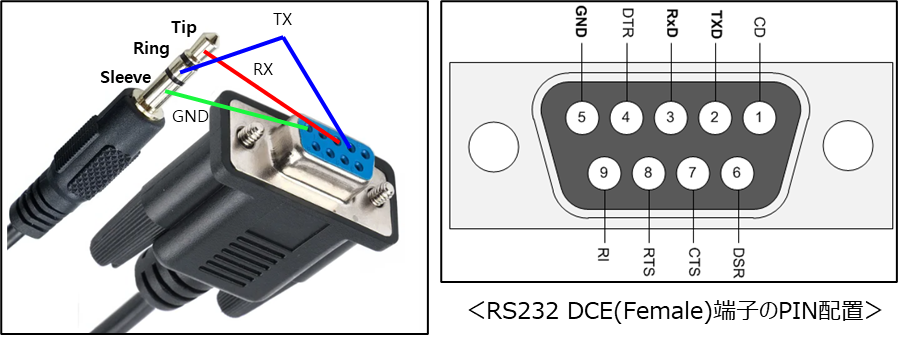

3. JIG 1. : NVRのConsole端子に接続するオーディオジャックケーブル（RS232(DCE) to 3.5mm）

 - ご購入にあたっての注意事項

   . RS232はDCE（Female）タイプを購入し、3.5mm端子のTx、Rx配列の確認が必要。

   . 3.5mm端子はRing、Tip、Sleeveに構成され、Ring‐Tx、Tip‐Rx、Sleeve‐GNDに結線されている

     製品を購入する。

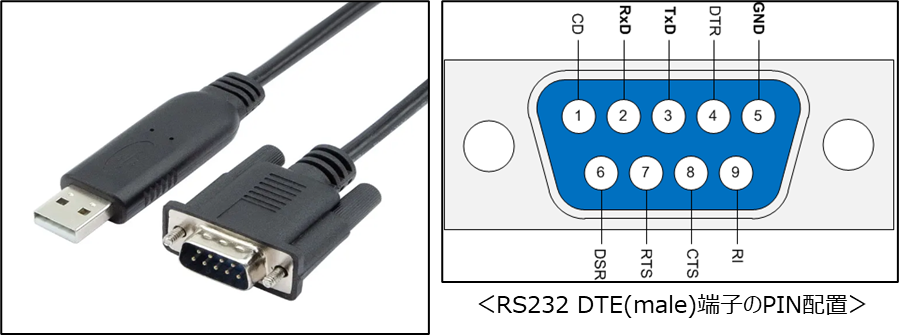

4. JIG 2. : JIG 1に接続し、PCのUSB Portへ接続するケーブル（USB to RS232(DTE)）

  - ご購入にあたっての注意事項

    . RS232は、DTE（male）タイプを購入する。

    . PCにドライバのインストールが必要：通常は自動的にインストールされ、製品によっては手動によるドライバ のインストールが必要。

5. JIGの動きのテスト方法

 - 用意するもの：JIG 1、JIG 2、PC、Console接続ターミナルSW（Putty、Hyper-terminalなど）

- テスト手順

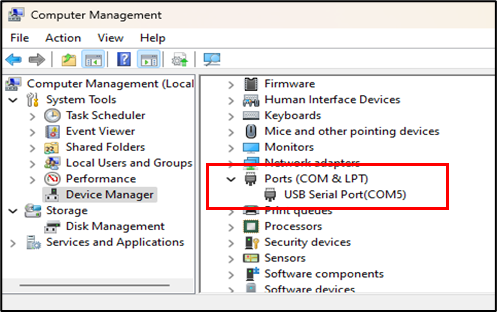

   1) PCに接続されているPortの確認

      -ドライバが正しくインストールされている場合、デバイスマネージャーで確認できる。

      - 左図の例ではJIGが、COM Portが5番に設定されている。

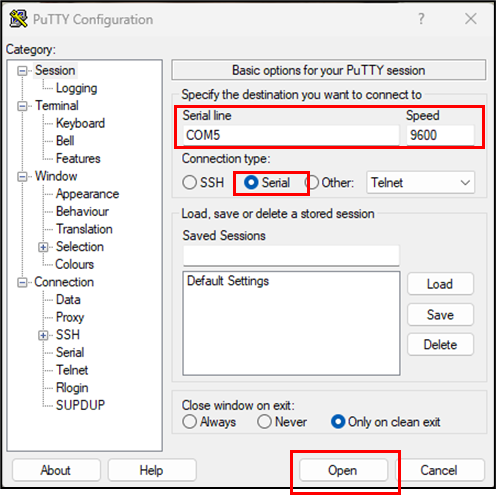

2) ターミナルSWで接続ウィンドウを表示する

   - Connection Type：Serial選択

   - Serial Line：2番項目で設定された COM Port番号を入力

   - Speed：テスト時の基本設定を維持する

       . NVR接続時：115200

   - 上記のように設定した後、Openをクリックするとターミナルウィンドウが開かれる

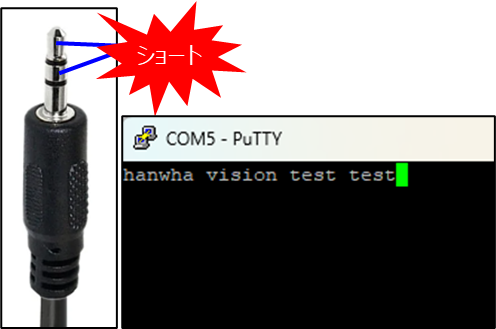

3) 3.5mm端子のRing、Tipをショートさせる

     - ショートさせた状態でキーボードの文字入力

          . 文字表示の場合：正常

          . 文字非表示の場合：異常、JIG及び 接続設定の検討が必要
