マルチチャンネルカメラレンズモジュールの交換時の注意事項

1. 対象モデル：

    - 5CH、4CH、2CH マルチチャンネルカメラ（eg. PNM-9322VQP/9085QRZ/9000VD etc.）

2. 目　的

  - マルチチャンネルカメラのレンズ不良によりモジュールの交換時、ボードに影響のないように修理する方法

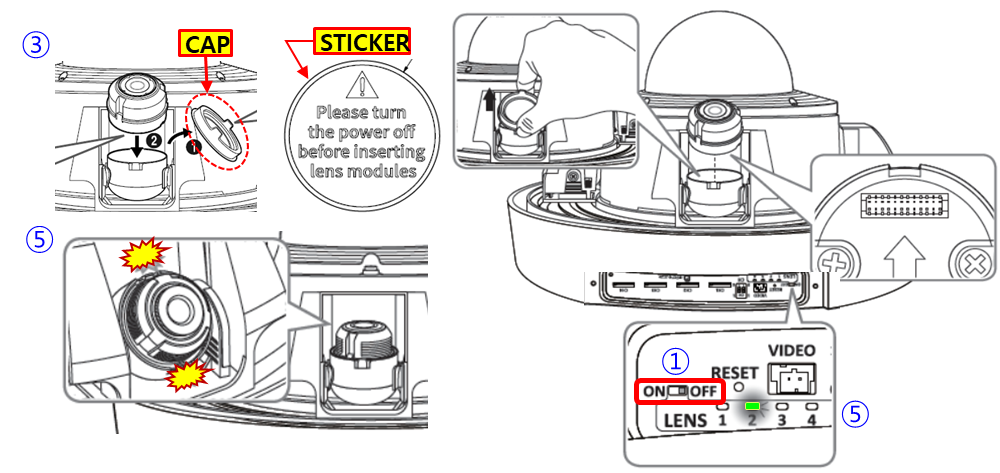

3. レンズモジュールの交換方法

  1) 電源を切り、電源のスイッチがオフになっていることを確認する。

  2) 不良のレンズモジュールを外して取り出す。

  3) 交換するレンズモジュールのキャップを外し、コネクタに合わせて「カチッ」と音がするように取り付ける。

   - レンズの取り付ける方向が上下反転をしないように再確認する。

  4) 電源スイッチをオンにして電源を接続する。

  5) レンズモジュールの状態などをチェックし、緑色の点灯で正常に装着されていることを確認する。

     - 装着不良の場合、赤色が点灯し、その際は電源スイッチを切ってからモジュールを再装着する。
