X86 NVR SSDの交換・修理に関するご案内

1.適用対象

サービス資材	モデル名	HIT S/W	S/N入力ツール
AM10-002998A A/S PART-PRN-6400DB4_SSD	PRN-6410DB4、PRN-6410B4、PRN-6400DB4、 PRN-6400B4、PRN-6405DB4、PRN-6405B4、 PRN-3210B4、PRN-3200B4、PRN-3205B4、 XRN-6410DB4、XRN-6410B4、XRN-3210B4	B4	CSTOOL
AM10-002998A A/S PART-PRN-6400DB4_SSD	PRN-3210B2、PRN-3200B2、PRN-3205B2、 PRN-1610B2、PRN-1600B2、PRN-1605B2、 PRN-6410B2 XRN-6410RB2、XRN-6410B2、XRN-3210RB2、 XRN-3210B2	B2	CSTOOL
AM10-002997A	XRP-4310DB4、XRP-4210B4	B4	Windows-nvr-setting Tool
AM10-002995A	XRP-4110B2、XRP-4010B2	B2
AM10-002996A	MGS-P4110B2	B2

2. SSDの交換・修理手順

(1) 適用対象機種に対応するSSDの交換

(2) HIT USBの作成：Autoupgrade_pba.zip – USB Root Folderに解凍

. B2モデル：Autoupgrade_pba_B2.zipを使用

. B4モデル：Autoupgrade_pba_B4.zipを使用

(3) 製品前面のUSBポートに挿入後、NVR電源をOn

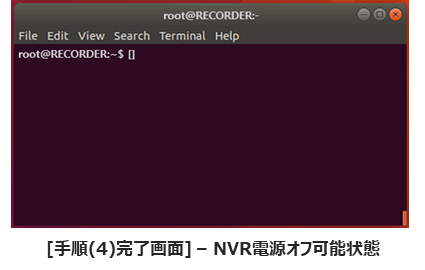

(4) ビープ音の確認（ピーピーピーピー、断続音）

(5) NVR電源をOffにした後、USBを取り外す

(6) CS ToolでNVR情報（Serial number、MAC）入力

3. 注意事項

- HIT（4cust文書番号：LI-202303160001）未入力時、NVRは起動できません。

- SSD部品の交換後、必要な情報（Serial Number、MAC）入力が必要

. AM10-002998A：CSTOOL(資料室の文書番号：「LI-202210110003」参照）

. AM10-002995A~7A：XRP_windows-nvr-setting Tool(資料室「LI-202210170001」参照)
