Aplica a: BLAZE
Resumen
BLAZE puede recibir entradas de alarma y activar salidas de relé en las cámaras. La caja de E/S de red SPM-4210 amplía el número de puertos de E/S disponibles y proporciona una mayor flexibilidad en el diseño de la instalación.
Por ejemplo, cuando una cámara exterior está conectada mediante cables a una puerta, los cables podrían provocar un cortocircuito y hacer que la puerta se desbloquee. El uso de la SPM-4210 mantiene el cableado dentro del edificio.
Del mismo modo, un botón de pánico de un aula escolar normalmente estaría conectado mediante cableado a una cámara del aula, como una cámara ojo de pez montada en el centro del techo. En su lugar, un cable corto puede conectar el botón de pánico a un módulo SPM-4210 alimentado por PoE y ubicado en un lugar conveniente. También se pueden conectar varios botones de pánico a las entradas de un solo módulo SPM-4210.
En este artículo se explica cómo ampliar el número de puertos de E/S disponibles mediante la caja de E/S de red SPM-4210.
Ampliación de los puertos de E/S
Para ampliar los puertos de E/S:
- Inicie sesión en la página web de la SPM-4210. Si se trata de una unidad restablecida a los valores de fábrica, establezca una contraseña de administrador.
- En el panel de navegación izquierdo, vaya a Basic > IP & Port y asigne una dirección IP estática.
- Inicie sesión en la página web de la cámara cuyos puertos de E/S desea ampliar.

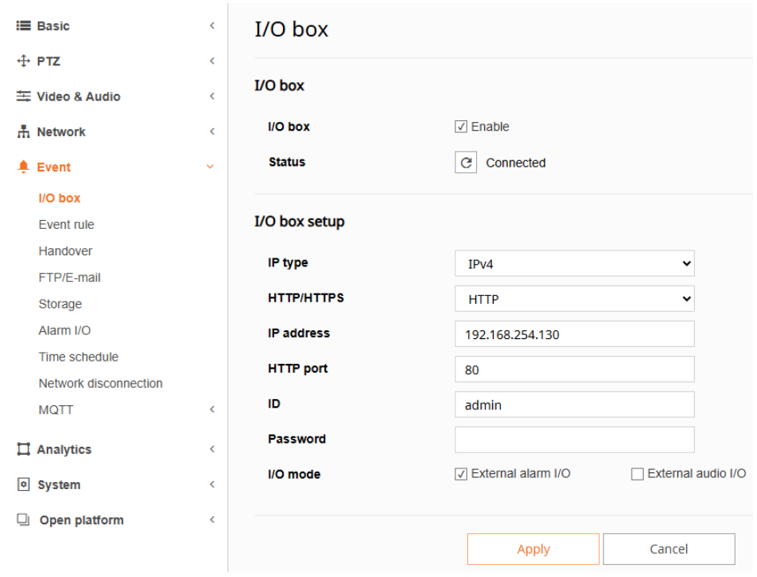

- En el panel de navegación izquierdo, vaya a Settings > Event > I/O box.
- Junto a I/O box, marque Enable.
- En la sección I/O box setup , introduzca los datos del dispositivo de la caja de E/S.
- Indique si desea activar External alarm I/O y/o External audio I/O y, a continuación, haga clic en Apply.

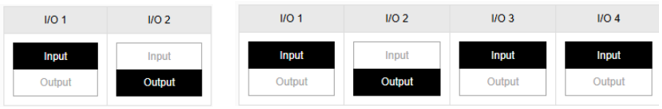

Según sea necesario, puede configurar las entradas/salidas en la página Alarm I/O.
El Status aparece como Connected cuando la cámara se conecta correctamente a la caja de E/S.

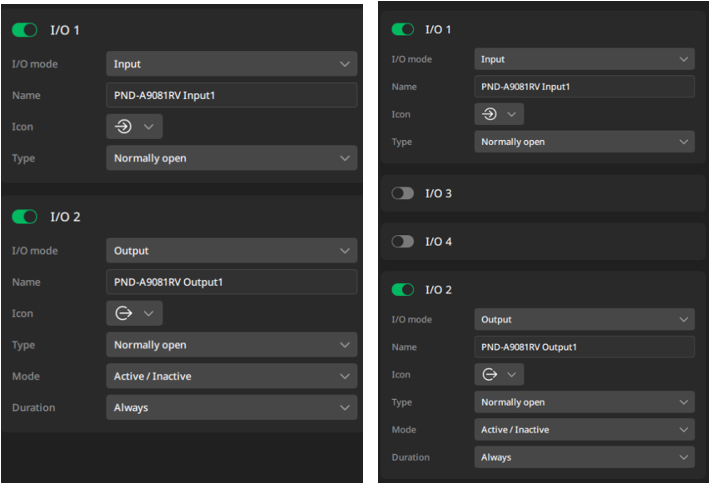

Los puertos de E/S adicionales ahora están visibles en la página web de la cámara y en BLAZE, listos para configurarse.
