Se aplica a: BLAZE

Resumen

Este artículo proporciona asignaciones de interfaces de red, recomendaciones de configuración y pautas de DHCP para los dispositivos BLAZE BRB y BRR.

Asignaciones de interfaces de red

Los dispositivos BLAZE BRB y BRR tienen dos o tres interfaces de red RJ-45 de 1 Gbps. Algunos modelos BRB también tienen puertos PoE+ 10/100 Mbps 8x o 16x para conectar cámaras y otros dispositivos directamente.

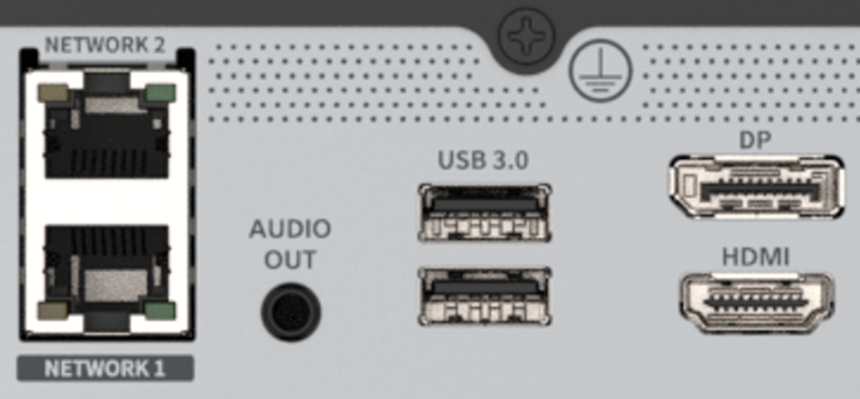

• NIC 1 (Red 1) – El puerto inferior se conecta a la red de cámaras. En los modelos BRB PoE, esta NIC se conecta a los puertos PoE. Use este puerto para conectar switches adicionales para cámaras y otros dispositivos.

• NIC 2 (Red 2) – El puerto superior se conecta a la red externa o a Internet.

• NIC 3 (Red 3) – En los modelos BRR, esta NIC se puede usar para conectar switches adicionales para cámaras, otros dispositivos o clientes.

NOTA: Los clientes pueden conectarse a cualquier red disponible. Todas las redes son independientes
y no deben compartir el mismo esquema de direcciones IP.

Pautas de configuración de DHCP

Un servidor DHCP simplifica la detección de cámaras recién agregadas y la conexión de estaciones de trabajo cliente.

Siga estas pautas al configurar DHCP:

• Cada red puede tener solo 1 servidor DHCP o ninguno.

• No configure el dispositivo como servidor DHCP si ya existe otro servidor DHCP en la red.

• Aunque el dispositivo se puede configurar como cliente DHCP para recibir una dirección IP dinámica, se recomienda una dirección IP estática porque las direcciones dinámicas pueden cambiar con el tiempo.

• No habilite el cliente DHCP y el servidor DHCP en la misma interfaz de red.

Prácticas recomendadas

Use direcciones IP estáticas para las cámaras a fin de evitar cambios de dirección causados por DHCP. Si las cámaras ya tienen direcciones IP estáticas, configure la Red 1 con una dirección IP estática usando el mismo esquema de direcciones IP.

Para mejorar la seguridad y el rendimiento, considere aislar la red de cámaras de la red de clientes mediante ambas NIC.

Si una NIC no está en uso, verifique que su esquema de direcciones IP no entre en conflicto con el de la NIC en uso.


Red de cámaras aislada

Configuración de ejemplo:

• NIC 1 - Dirección IP estática 192.168.1.10, con cámaras que usan las direcciones 192.168.1.101 a 192.168.1.132.

• NIC 2 – Dirección IP estática 10.0.0.50, máscara de subred 255.0.0.0 y puerta de enlace 10.0.0.1. Conectada a la red corporativa/Internet.

Ventajas: Mayor seguridad y rendimiento.

Desventajas: No se puede acceder directamente a las páginas web de las cámaras desde la Red 2. Sin embargo, un administrador puede acceder a ellas indirectamente a través de Configuración en el cliente de escritorio BLAZE.


Red de cámaras plana

Configuración de ejemplo:

• NIC 1 - Dirección IP estática 192.168.1.10, con cámaras que usan las direcciones 192.168.1.101 a 192.168.1.132. Conectada a la red corporativa/Internet.

• NIC 2 - Sin usar, pero asígnele una dirección IP estática, como 192.168.2.10

Ventajas: Simplifica la supervisión y la administración porque todos los dispositivos son directamente direccionables.

Desventajas: Limita el número de direcciones IP disponibles y el tráfico de las cámaras puede afectar a otro tráfico de red no relacionado con la seguridad.

Vistas posteriores de los dispositivos

Como referencia, las siguientes imágenes muestran los paneles posteriores de los dispositivos BLAZE BRB y BRR.

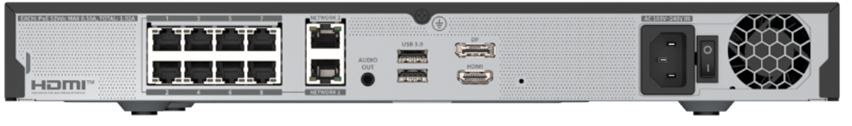

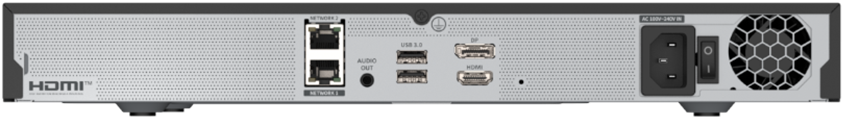

• Dispositivos BRB de 1U y 16 canales (con y sin puertos PoE)

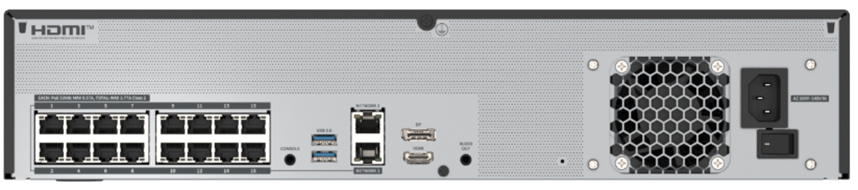

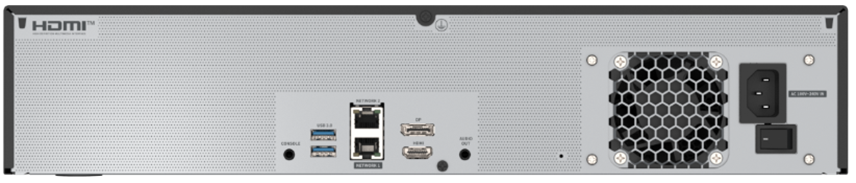

• Dispositivos BRB de 2U y 32 canales (con y sin puertos PoE)

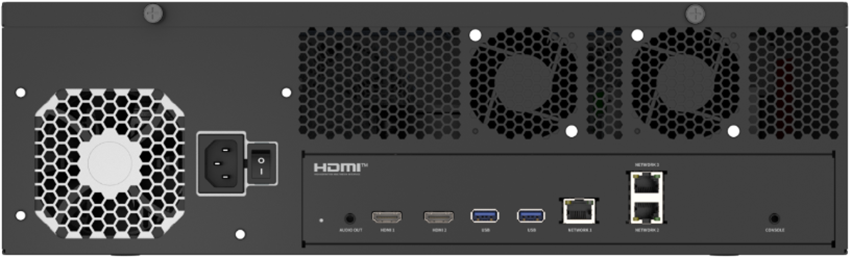

• Dispositivo BRR con 3 NIC
