توفر العديد من كاميرات Wisenet مدخلات ومخرجات إنذار، وهي عبارة عن مخرجات TTL وليست خالية من الفولت، ويلزم وجود مرحل ترانزستور للحصول على خرج خالٍ من الفولت.
يحتوي XNO-9083R على مصدر 12 فولت 50 مللي أمبير قادر على تشغيل مرحل الترانزستور أدناه، وبالتالي لا يلزم وجود مصدر طاقة إضافي للمرحل الترانزستور.
معلومات مهمة.
1. تبلغ الميزانية الإجمالية لـ XNO-9083R 50 مللي أمبير، لذلك يمكن تشغيل مرحل واحد فقط مباشرة من الكاميرا.
2. إذا كانت هناك حاجة إلى مرحلتين، فستكون هناك حاجة إلى مصدر طاقة منفصل لتشغيل المرحلات الترانزستورية حيث سيتجاوز هذا ميزانية 50 مللي أمبير إذا تم تنشيط كلا المرحلات في نفس الوقت.
· في المثال أدناه لدينا مرحل واحد متصل بمخرج الإنذار 1 الخاص بالكاميرا.

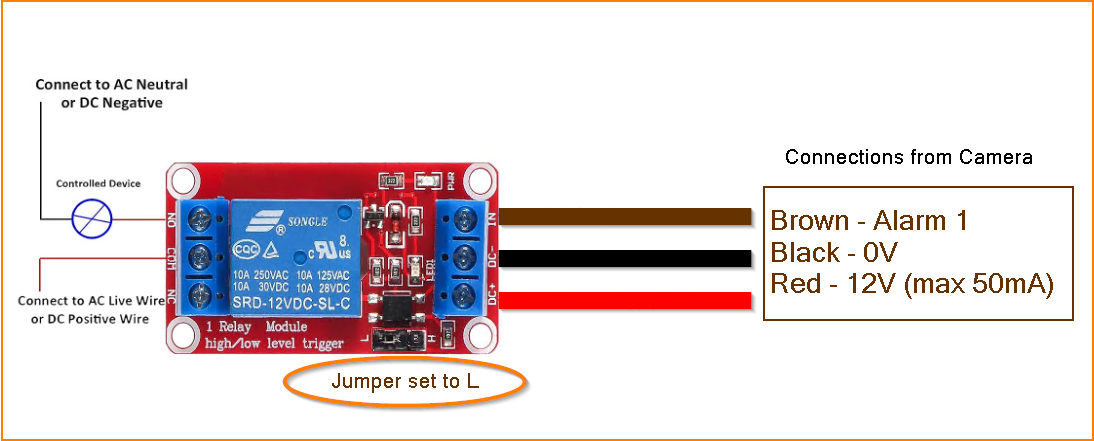

مثال الأسلاك.
ملاحظة - يجب ضبط وصلة العبور على L للتشغيل السليم.

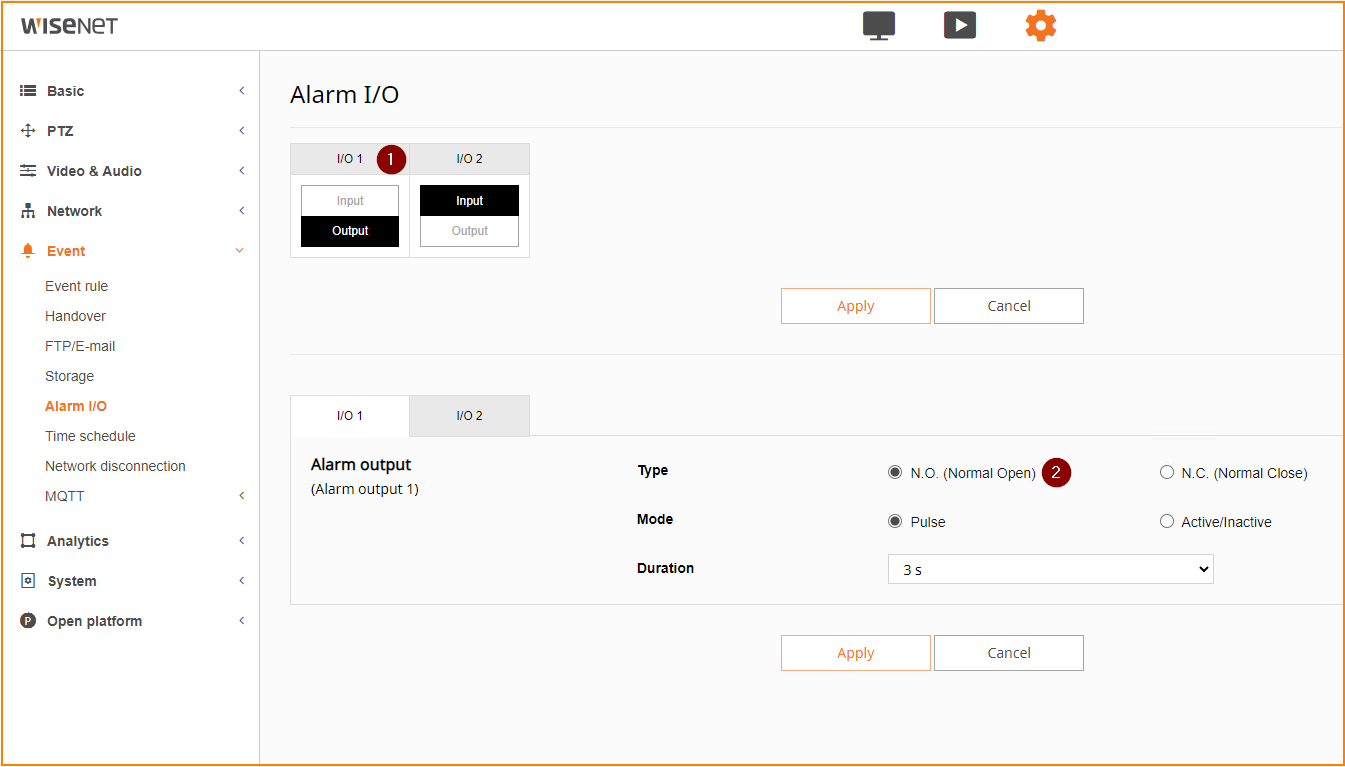

تكوين الكاميرا.
· انتقل إلى صفحة ويب الكاميرا.
ضمن الإعدادات، الحدث، إنذار الإدخال / الإخراج.
· في هذا المثال، قمنا بتكوين I/O 1 كمخرج، وتم تعيين النوع على أنه N.O. مفتوح عادة، نوع الوضع كنبض ومدة 3 ثواني.
سيكون المثال أعلاه مثاليًا لتحرير قفل الباب أو حاجز موقف السيارات.
يتمتع المرحل المستخدم في هذا المثال بسحب تيار إجمالي قدره 50 مللي أمبير، وبالتالي فهو مناسب ليتم إمداده بالطاقة من الكاميرا.
※ تمت كتابة هذا المحتوى باستخدام مترجم Google وقد يحتوي على بعض الأخطاء.
