ملخص
تعرض الكاميرا البانورامية صورة بانورامية من خلال دمج أربع صور من أربعة أجهزة استشعار مختلفة. نظرًا لهذه الخاصية، عند تضمين صور ذات مسافات مستهدفة مختلفة في الصورة المدمجة، قد تبدو محاذاة الصورة على الحد الفاصل بين المستشعرات غير طبيعية.
توضح المقالة أدناه كيفية محاذاة الصور للكاميرات البانورامية
توصية الإعداد المسبق
1. الحد الأدنى للمسافة
في حالة الكاميرا البانورامية، نظرًا لأنه يتم تجميع وعرض 2 إلى 4 صور بمشاهد مختلفة، يلزم وجود حد أدنى للمسافة بين الكاميرا والهدف. الحد الأدنى لمسافة الخياطة حوالي 5 أمتار.
2. يرجى ترقية F/W للكاميرا إلى الأحدث
اسم النموذج | أحدث البرامج الثابتة الحالية |
PNM-9022V | PNM-9022V_2.01,01_20210324_R143 |
PNM-9031RV | PNM-9031RV_2.11.04_20221115_R526 |
PNM-C9022RV | PNM-C9022RV_2.21.01_20221110_R351 |
3. استخدم شاشة عالية الدقة وجهاز كمبيوتر ذو أداء رسومي عالي
كاميرات Hanwha البانورامية هي كاميرات عالية الدقة (4K ~ 15M)، لذلك إذا تم استخدام شاشة عرض منخفضة الدقة و/أو جهاز كمبيوتر منخفض الرسوم، فقد يكون من الصعب ضبط الصورة بشكل صحيح.

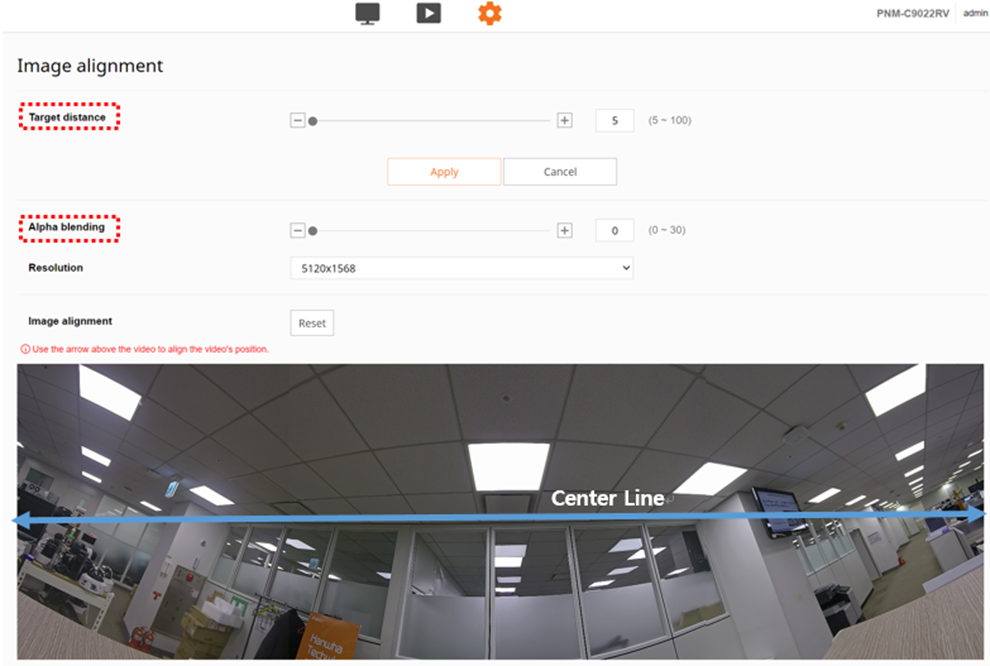

4. تحديد موقع القائمة
عارض الويب: الإعداد > الفيديو والصوت > محاذاة الصورة

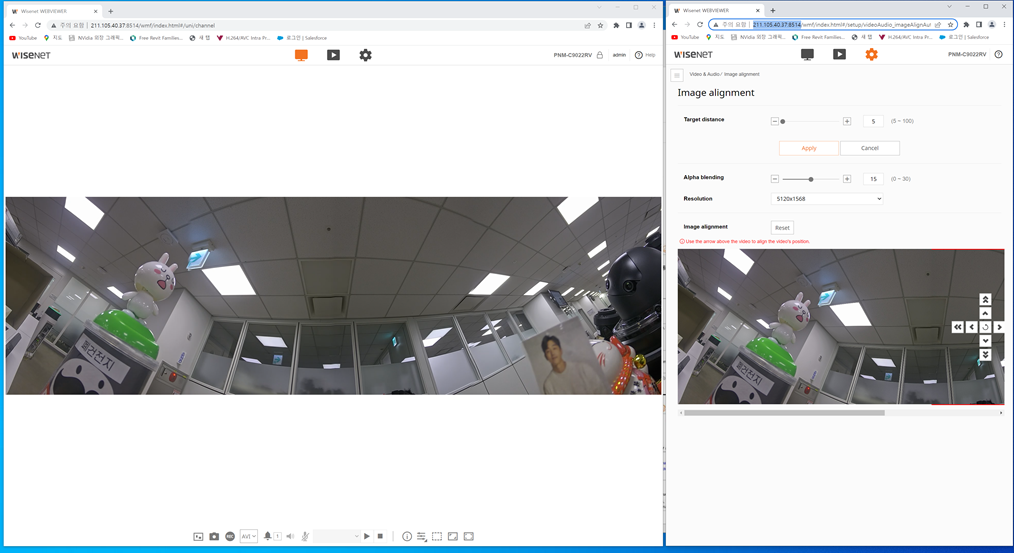

5. توصية لشاشات المراقبة
استخدم شاشتين (شاشتين) إن أمكن.
تم تصغير الفيديو ليناسب حجم نافذة المتصفح في نافذة إعداد Webviewer الخاصة بالكاميرا، لذلك قد يكون من الصعب التحقق من المحاذاة.
كما أنه سيكون من الصعب الضبط والتحقق في نفس الوقت باستخدام نافذة واحدة.
لذلك، استخدم شاشة واحدة للتحقق من الصورة ويوصى باستخدام شاشة أخرى لإعداد محاذاة الصورة

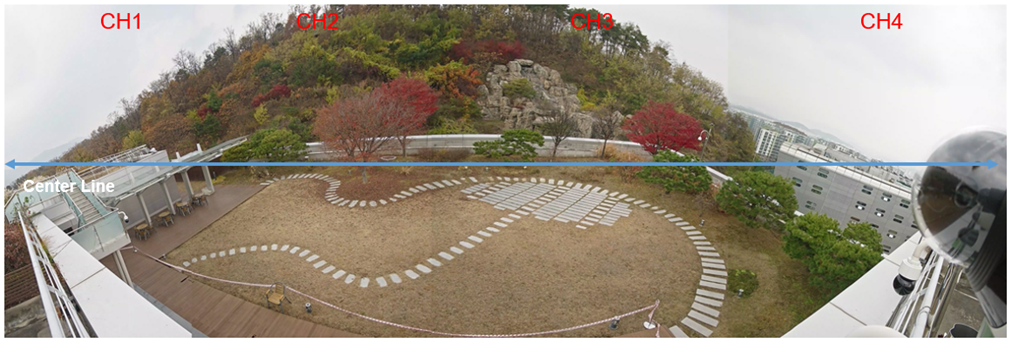

6. توصية محاذاة خط الوسط
يوصى بضبط الكاميرا البانورامية وفقًا لمعيار خط الوسط الأفقي كما هو موضح في الشكل أدناه.
دليل الإعداد حسب النموذج
1. ميزات الإعداد المدعومة حسب النماذج
أغراض | PNM-9022V | PNM-9031RV | PNM-C9022RV |
بعد الهدف | لا يوجد | يدعم | يدعم |
مزج ألفا | الدعم (تشغيل/إيقاف) | لا يوجد | الدعم (المستوى: 0 ~ 30) |
محاذاة الصورة | يدعم | يدعم |
يدعم |
1.1 المسافة المستهدفة
يمكنك ضبط المسافة المستهدفة للمحاذاة المثالية للمسافة المستهدفة
1.2 مزج ألفا
وظيفة S/W التي تربط الحدود بسلاسة
1.3 محاذاة الصورة
وظيفة لضبط موضع كل قناة من القنوات الأربع
2. طريقة محاذاة الصور حسب النماذج

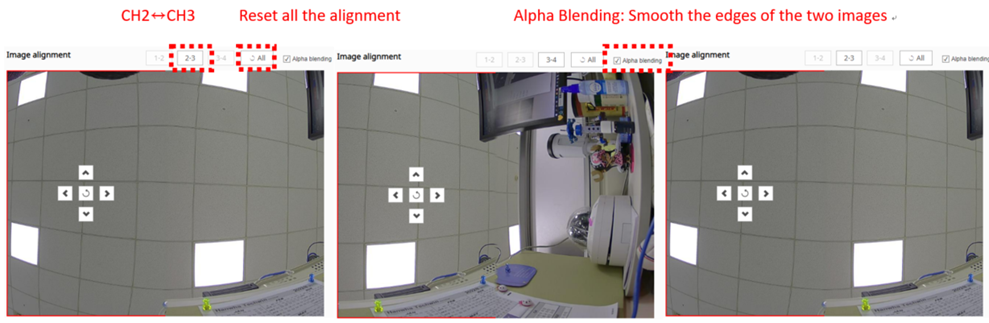

2.1 بي إن إم-9022 فولت
- اضبط لمحاذاة CH2 وCH3(2-3) أولاً باستخدام إعداد محاذاة الصورة أدناه.
- ضبط لمحاذاة CH1 وCH2(1-2)، CH3 وCH4(3-4)
- قم بتمكين Alpha Blending لتنعيم الحواف إذا لزم الأمر
2.2 بي إن إم-9031 آر في
- اضبط المسافة المستهدفة أولاً بناءً على صور CH2 وCH3
- اضبط لمحاذاة CH2 وCH3 أولاً
- اضبط CH1 لتتماشى مع CH2 واضبط CH4 لتتماشى مع CH3

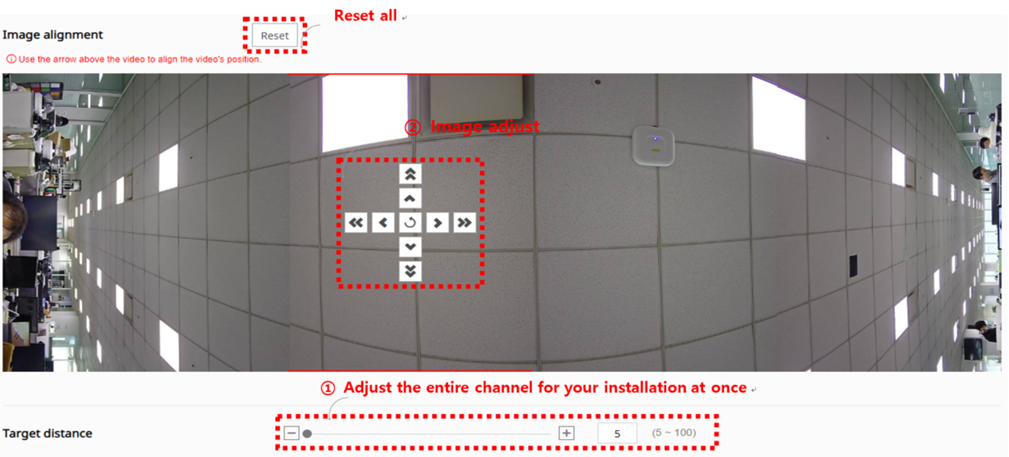

2.3 بي إن إم-C9022RV
- اضبط المسافة المستهدفة أولاً بناءً على صور CH2 وCH3
- اضبط لمحاذاة CH2 وCH3 أولاً
- اضبط CH1 لتتماشى مع CH2 واضبط CH4 لتتماشى مع CH3
- قم بتمكين Alpha Blending لتنعيم الحواف إذا لزم الأمر. يمكنك ضبط قوة مزج ألفا بين 0 (إيقاف) إلى 30 (الحد الأقصى)
※ تمت كتابة هذا المحتوى باستخدام مترجم Google وقد يحتوي على بعض الأخطاء.
